0.6/1KV Niskonapięciowy przewodnik miedziany aluminiowy PVC izolowany Swa opancerzony kabel zasilania elektrycznego
Standardy
Kabel zasilający jest wytwarzany zgodnie z normą IEC 60502-1:2004.
Jest odpowiedni do umieszczenia w przewodzie kablowym o napięciu nominalnym 0,6/1kv (U0/U) do przesyłu energii.
Zastosowanie
Położone w pomieszczeniach, tunelach i rurociągach.
W stanie wytrzymać pewną siłę trakcyjną.
Niezdolny do wytrzymania mechanicznych sił zewnętrznych.
Jednokernego kabla nie wolno układać w magnesowych rurach z materiału.
Charakterystyka operacji
1Maksymalna nominalna temperatura
W przypadku długotrwałego użytkowania kabla maksymalna temperatura pracy rdzenia nie przekracza 90 °C.0C, a temperatura przewodnika nie przekracza 250 °C.0C w zwarciu przez 5 sekund.
2.Wymóg instalacji
Instalacja kabli nie jest ograniczona różnicą wysokości wzdłuż trasy. Temperatura otoczenia nie powinna być niższa niż 0 °C.0C podczas montażu. Dopuszczalny promień gięcia kabla musi być zgodny z następującymi przepisami:
W przypadku pojedynczego rdzenia: 20 ((D+d) +/_ 5%
W przypadku wielojadrowych: 15 ((D+d) +/_ 5%
(D - rzeczywista średnica zewnętrzna kabla; d - rzeczywista średnica zewnętrzna przewodnika)
Kabel z pojedynczym rdzeniem stosowany w obwodzie prądu przemiennego musi być bez opancerzenia lub zawierać opancerzenie z materiału metalowego niemagnetycznego i nie może być umieszczony w kanałach magnetycznych.
Kable Arkusz danych technicznych
| Numer x mm2 |
Faza |
Neutralne/Ziemia |
Wewnętrzna osłona |
Z bronią |
Obudowa zewnętrzna |
Waga kabla |
| Średnica przewodnika mm |
Grubość XLPE mm |
Średnica przewodnika mm |
Grubość XLPE mm |
Gęstość mm |
Średnica drutu
mm |
Gęstość obudowy mm |
Całkowita średnica mm |
YJV32(CU)
kg/km |
YJLV32(AL)
kg/km |
| Cztery razy jeden.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| Cztery razy dwa.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 razy 2,5 + 1 razy 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
- Nasza cecha.
1.Importowane urządzenia z doświadczonym zespołem technicznym
Spółka posiada trzy zakłady i zatrudnia 3048 pracowników, z czego 206 inżynierów.Troster Niemcy i Maillefer Finlandia 500KV linii VCV, maszyna do wiązania strun z firmy Pourtier we Francji, SKET w Niemczech, Caballe w Hiszpanii, linia produkcyjna 220KV i 35KV oraz urządzenie do pomiaru ekscentryczności SIKORA X - RAY 8000 z Niemiec
2Kompletny system certyfikacji
Qifan Cable otrzymało certyfikat ISO 9001, ISO 14001, OHSAS 18001.
3Doskonały system produkcji.

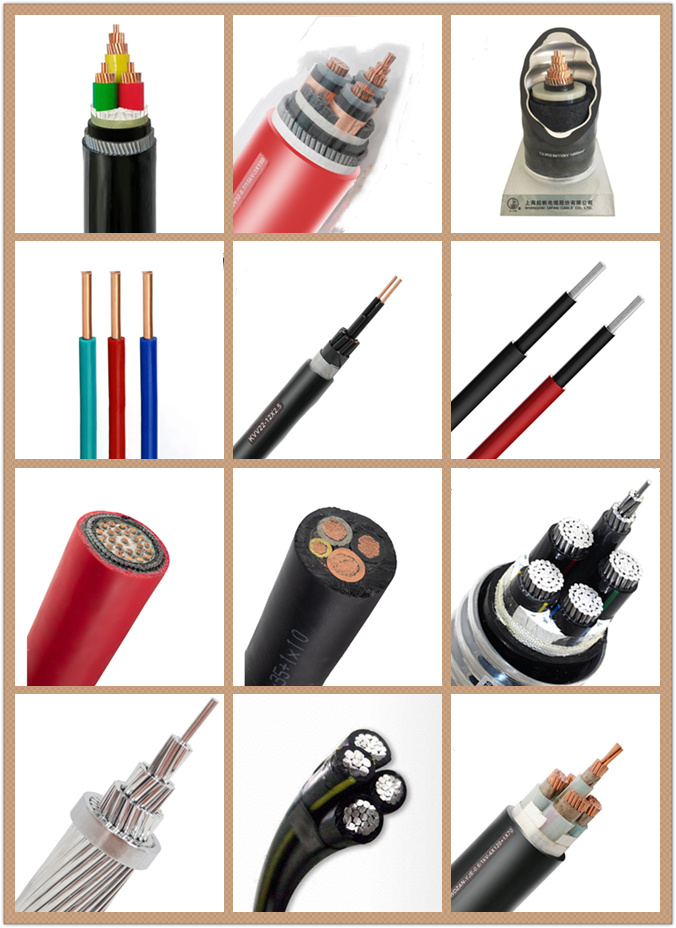

Produkty Qifan Cable obejmują kable prądowe LV, kable prądowe MV, kable prądowe HV&EHV, kable ABC, kable ACSR/AAC/AAAC/ACAR/OPGW, kable podwodne, kable sterujące, kable przyrządów, druty budowlane,elastyczny kable gumowe, kable przeciwpożarowe, kable odnawialne, kable słoneczne, kable przemysłowe, kable LAN, kable koaksjalne itp.
4Doskonały system obsługi sprzedaży
Qifan Cable może zaoferować usługę OEM / ODM, wiele produktów, wykwalifikowany zespół inżynierów sprzedaży eksportowej, rozsądną cenę, niezawodną jakość, przyjazną obsługę.
Wskaźnik napięcia: "0,6/1kV" oznacza, że kabel jest zaprojektowany do efektywnego działania w zakresie napięcia od 0,6 kilovoltu (kV) do 1 kilovoltu (kV).Ta nominacja napięcia jest zazwyczaj stosowana w zastosowaniach niskiego napięcia.
Niskie napięcie: Kabel jest przeznaczony do zastosowań niskiego napięcia, zazwyczaj stosowany w warunkach mieszkaniowych, handlowych i przemysłowych.
Przewodnik miedziany/aluminiowy: Kabel ten może mieć przewodnik miedziany lub aluminiowy.Aluminium jest również stosowane w niektórych zastosowaniach ze względu na jego niższe koszty i lżejszą wagę.
Izolacja PVC: przewodnik jest izolowany PVC (chlorek poliwinylu). izolacja PVC zapewnia izolację elektryczną, ochronę mechaniczną oraz odporność na wilgoć i chemikalia.
SWA Pancerny: Kabel jest pancerny SWA (Steel Wire Armour).co sprawia, że nadaje się do zastosowań, w których istnieje ryzyko uszkodzenia lub ciśnienia ze strony otaczających materiałów.
Kabel zasilania elektrycznego: Kabel ten jest specjalnie zaprojektowany do zastosowań w zakresie przesyłu i dystrybucji energii, gdzie przenosi energię elektryczną ze źródła do przeznaczonego miejsca przeznaczenia.
Ogólnie rzecz biorąc, opisany przez pana kabel jest kablem niskiego napięcia z przewodnikiem miedzianym lub aluminiowym, izolacją z PVC i opancerzeniem SWA.takie jak budynki, projekty infrastrukturalne i zastosowania przemysłowe, w których wymagana jest ochrona przed obciążeniami mechanicznymi i czynnikami środowiskowymi.
