N2XSEY 11kV 22kV 33kV Średnie napięcie Przewodnik miedziany aluminiowy XLPE Wyizolowany opancerzony kabel zasilania
1Standardy produktów
Ten produkt jest wytwarzany zgodnie z normą GB/T12706.2, równoważny IEC60502.2- lub BS, DIN, standard ICEA na życzenie klienta.
2Zastosowanie
Produkt nadaje się do użytku w przewodach i sieciach dystrybucyjnych o częstotliwości mocy znamionowej 3,6/6kv~26/35kv.
3Charakterystyka działania
- napięcie mocy znamionowej U0/U: 3.6/6kv~26/35kv.
- Maksymalna dopuszczalna temperatura pracy przewodnika:90oC.
- Maksymalna temperatura krótkiego obwodu przewodnika nie może przekroczyć 2500 °C (maksymalny czas trwania 5 s).
- Temperatura otoczenia nie powinna być niższa niż 00°C.
- promienie zgięcia kablu jednogłowego nie powinno być mniejsze niż 20 razy średnica kabla.
Promień zginania kablu wielojadrowego nie powinien być mniejszy niż 15-krotność średnicy kabla.
4Tabela napięcia, rdzeni i przekroju poprzecznego
| Pozycja |
Kategoria A,B |
30,6/6 kV |
6/10kV |
80,7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategoria A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Jednorazowe jądro |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Trzy rdzenie |
mm2 |
25-400 |
25-400 |
35-400 |
50 do 400 |
50 do 400 |
50 do 400 |
Kabel o napięciu znamionowym kategorii A jest stosowany w sytuacji, w której czas trwania awarii uziemienia nie przekracza 1 min. W przypadku kabla o napięciu znamionowym kategorii B:usterka uziemienia trwająca zwykle nie dłużej niż 1 godzinę, maksymalny czas trwania nie przekracza 8 godzin, roczny czas trwania awarii gruntu w sumie nie powinien przekraczać 125 godzin, kategoria C obejmuje wszystkie systemy oczekujące kategorii A i B.
5Rodzaj i nazwa
| Rodzaj |
Wyznaczenie |
Wnioski |
| YJV |
Przewodnik miedziany,izolowany XLPE,kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych,w tunelach lub w rowach kablowych,niezdolnych do wytrzymania zewnętrznych sił mechanicznych. Nie jest dozwolone układanie kabli z pojedynczym rdzeniem w kanale magnetycznym. |
| YJLV |
Przewodnik aluminiowy,izolowany XLPE,kabel zasilania pokryty PVC |
| YJY |
Przewodnik miedziany, izolowany XLPE, kable zasilania z osłoną PE |
| YJLY |
Przewodnik aluminiowy, izolowany XLPE, kable zasilania z osłoną PE |
| YJV22 |
Przewodnik miedziany, izolowany XLPE, taśma stalowa, kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych,w tunelach w rowach kablowych lub bezpośrednio w ziemi,zdolnych do wytrzymania zewnętrznych sił mechanicznych. Nie jest dozwolone układanie kabli z pojedynczym rdzeniem w kanale magnetycznym. |
| YJLV22 |
Przewodnik aluminiowy,izolowany XLPE,taśma stalowa,kabel zasilania o pokrycie PVC |
| YJV23 |
Przewodnik miedziany,izolowany XLPE,taśma stalowa,kabel zasilania z okładką PE |
| YJLV23 |
Przewodnik aluminiowy, izolowany XLPE, taśma stalowa, kabel zasilania z osłoną PE |
| YJV32 |
Przewodnik miedziany,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania pokryty powłoką PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, do studni lub bezpośrednio w ziemi, zdolne do wytrzymania zewnętrznych sił mechanicznych i pewnej siły ciągnącej. |
| YJLV32 |
Przewodnik aluminiowy,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania pokryty powłoką z PVC |
| YJV33 |
Przewodnik miedziany,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania o pokrycie PE |
| YJLV33 |
Przewodnik aluminiowy,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania z osłoną PE |

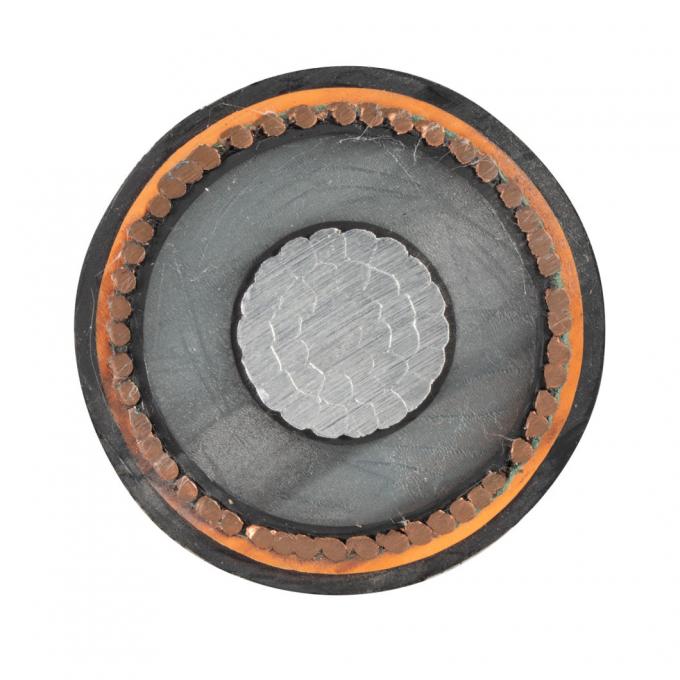

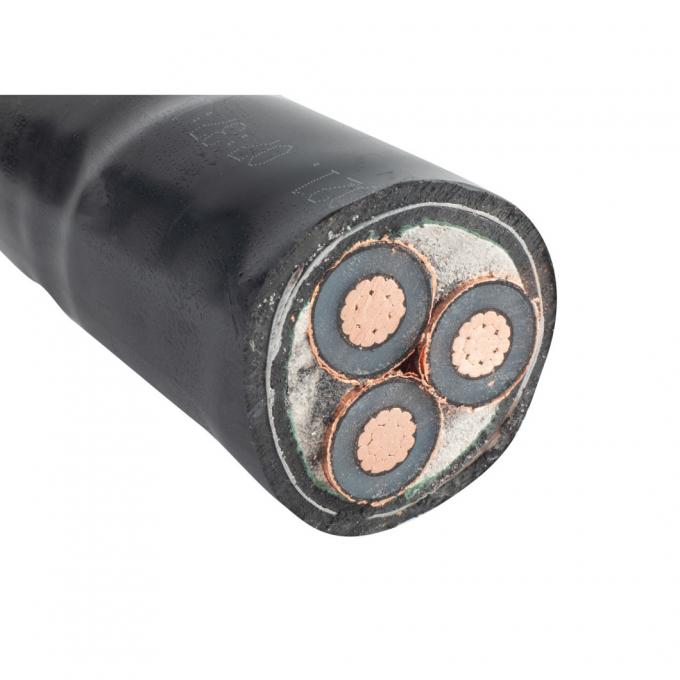

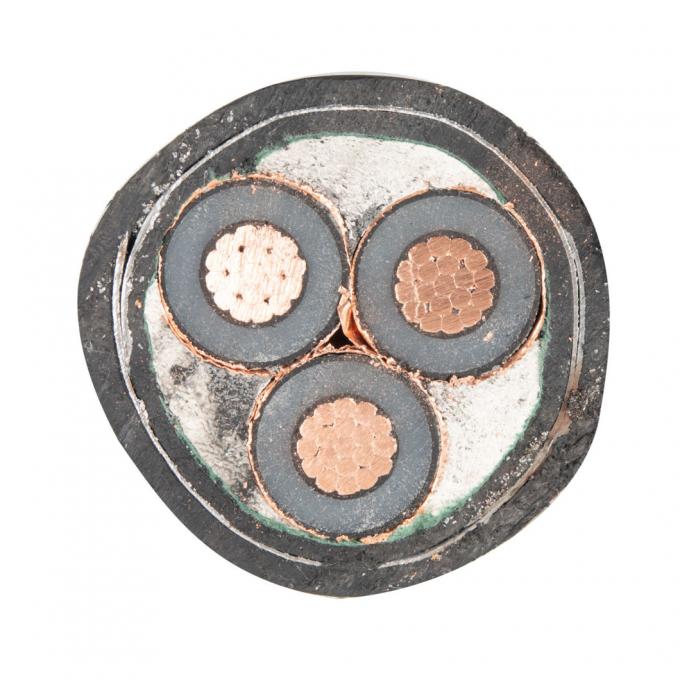

Blinderowany 3-rodnowy kabel z izolacją XLPE.
Dane kablowe
|
Kierowca
|
Gęstość izolacji (mm)
|
Zestaw z taśmami miedzianymi (około) (mm)
|
PVC
grubość pościelu (mm)
|
Średnica zewnętrzna przewodu opancerzonego (mm)
|
Gęstość obudowy (mm)
|
Średnica zewnętrzna (około) (mm)
|
Masa kabli miedzianej (kg/km)
|
Masę kabli rdzenia aluminiowego (kg/km)
|
|
Powierzchnia przekroju poprzecznego (mm2)
|
Struktura
|
Średnica zewnętrzna w mm
|
|
25
|
Kompaktny okrągły
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompaktny okrągły
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompaktny okrągły
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompaktny okrągły
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompaktny okrągły
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompaktny okrągły
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompaktny okrągły
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompaktny okrągły
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompaktny okrągły
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompaktny okrągły
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompaktny okrągły
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompaktny okrągły
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
- Nasza cecha.
- Importowane urządzenia z doświadczonym zespołem technicznym
Spółka posiada trzy zakłady i zatrudnia 3048 pracowników, z czego 206 inżynierów.Troster Niemcy i Maillefer Finlandia 500KV linii VCV, maszyna do wiązania strun z firmy Pourtier we Francji, SKET w Niemczech, Caballe w Hiszpanii, linia produkcyjna 220KV i 35KV oraz urządzenie do pomiaru ekscentryczności SIKORA X - RAY 8000 z Niemiec
- Kompletny system certyfikacji
Qifan Cable otrzymało certyfikat ISO 9001, ISO 14001, OHSAS 18001.
- Doskonały system produkcji
Produkty Qifan Cable obejmują kable prądowe LV, kable prądowe MV, kable prądowe HV&EHV, kable ABC, kable ACSR/AAC/AAAC/ACAR/OPGW, kable podwodne, kable sterujące, kable przyrządów, druty budowlane,elastyczny kable gumowe, kable przeciwpożarowe, kable odnawialne, kable słoneczne, kable przemysłowe, kable LAN, kable koaksjalne itp.
- Doskonały system obsługi sprzedaży
Qifan Cable może zaoferować usługę OEM / ODM, wiele produktów, wykwalifikowany zespół inżynierów sprzedaży eksportowej, rozsądną cenę, niezawodną jakość, przyjazną obsługę.
Rodzaje kabli:
N2xsery: jest to rodzaj kabla zasilania zgodny z europejskim standardem HD 620."e" w N2xsery oznacza, że zwiększyła odporność na rozprzestrzenianie się ognia.
N2xsey: Podobnie jak N2xsery, N2xsey jest kolejnym typem kabla zasilania, który spełnia europejskie standardy HD 620.nie posiada zwiększonej odporności na rozprzestrzenianie się ognia niż N2xsery.
Poziom napięcia:
Kabel jest dostępny w różnych napięciach, w tym 11kV, 22kV i 33kV. Te napięcia wskazują maksymalne napięcie, przy którym kabel może bezpiecznie działać.
XLPE (cross-linked polyethylene) izolowany kabel odnosi się do kabla elektrycznego, który ma przewodniki izolowane materiałem XLPE.XLPE to polimer termoodporny znany ze swoich doskonałych właściwości elektrycznych, co czyni go popularnym wyborem do różnych zastosowań w przemyśle przesyłowym i dystrybucyjnym.
Materiał izolacyjny: XLPE jest rodzajem polietylenu, który jest chemicznie połączony.tworząc ją bardziej solidną i trwałą w porównaniu z materiałami niezwiązanymi krzyżowo.
Wydajność elektryczna: izolacja XLPE zapewnia wysoką wytrzymałość dielektryczną, niskie straty dielektryczne i doskonałą odporność izolacyjną.Umożliwia to wydajną transmisję energii przy jednoczesnym zminimalizowaniu strat energii.
Właściwości termiczne: izolacja XLPE może wytrzymać wyższe temperatury robocze niż tradycyjna izolacja z PVC (chlorek poliwinylu).Dzięki temu kable XLPE nadają się do zastosowań wymagających wyższych temperatur.
Odporność na działanie środowiska: Izolacja XLPE zapewnia dobrą odporność na wilgoć, substancje chemiczne i stresy środowiskowe, takie jak promieniowanie UV.Dzięki temu kable XLPE nadają się do instalacji wewnętrznych i zewnętrznych.
