Kable induslowane z jednojadrowego PVC CU/PVC/PVC 3-fazowe

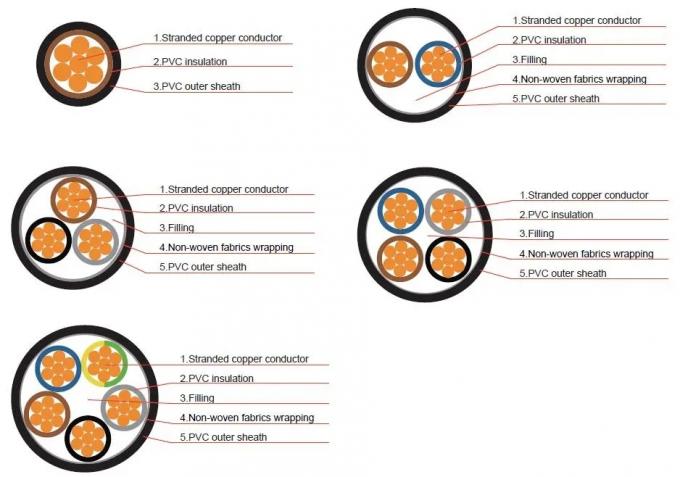

Budowa
Typ nr nominalnego przekroju poprzecznego rdzenia
| Rodzaj |
Numer rdzenia |
Nominalny przekrój poprzeczny |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5-1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Powierzchnia przekroju poprzecznego neutralnego przewodnika
W przypadku rdzeni 3+1 i rdzeni 3+2 powinny być zgodne ze specyfikacją poniższej tabeli:
| Nominalny przekrój poprzeczny |
Główne rdzeń |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Rdzeń neutralny |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Nominalny przekrój poprzeczny |
Główne rdzeń |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Rdzeń neutralny |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Charakterystyka
D.C Oporność gotowego kabla w temperaturze 20oC na km nie przekracza:
| Nominalny przekrój poprzeczny mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Rdzeń Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al rdzeń |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Nominalny przekrój poprzeczny mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Rdzeń Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al rdzeń |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Nominalny przekrój poprzeczny mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Rdzeń Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al rdzeń |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Badanie napięcia:
Każdy bęben gotowego kabla powinien wytrzymać napięcie częstotliwości mocy 3,5 kV przez 5 minut,izolacja nie jest uszkodzona.
Warunki eksploatacji i parametry pracy kabla:
Kabel jest podłączony do stałej instalacji o napięciu nominalnym 0,6/1 kV linii przesyłowej i dystrybucyjnej energii.
Maksymalna nominalna temperatura przewodnika. nominalna temperatura pracy 90oC
zwarcie: maks. przez 5 sekund.250oC
Kabel może być układany bez ograniczeń w opuszczaniu, a temperatura otoczenia nie może być niższa niż 0oC.
Standardowy
Nasz kabel XLPE może być wytwarzany zgodnie z normami IEC 60502, IEC 60332, IEC 60754.
Niektóre wskaźniki są wyższe niż międzynarodowe standardy.
PS: możemy również produkować zgodnie ze standardem BS, NFC, ASTM zgodnie z prośbą klienta.
