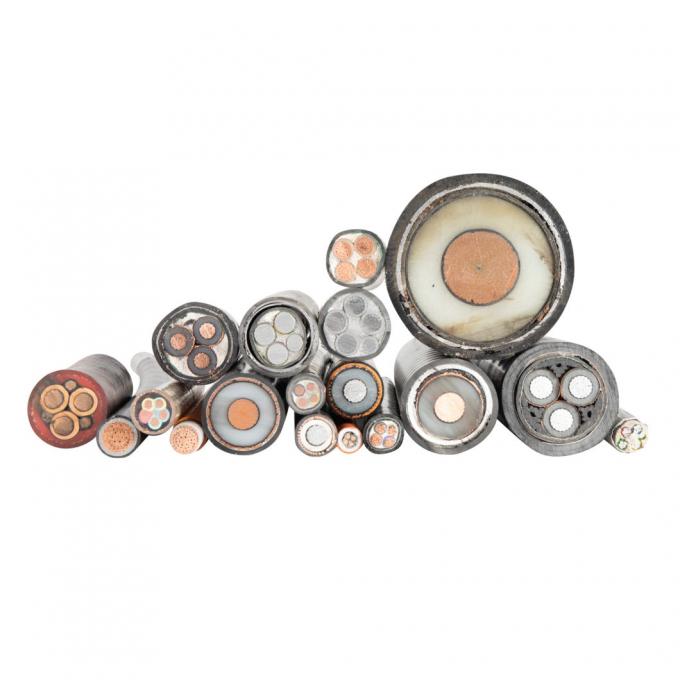

IEC60502 BS7835 BS6622 VDE 11kV 20kV 33kV Trzy rdzenie 95sqmm Miedź XLPE Wyizolowany SWA STA Blinded LSZH Kabel zasilania
1Standardy produktów
Ten produkt jest wytwarzany zgodnie z normą GB/T12706.2, równoważny IEC60502.2. lub BS 6722, DIN, standard ICEA na życzenie klienta.
2Zastosowanie
Produkt nadaje się do użytku w przewodach i sieciach dystrybucyjnych o częstotliwości mocy znamionowej 3,6/6kv~26/35kv.
3Charakterystyka działania
- napięcie mocy znamionowej U0/U: 3.6/6kv~26/35kv.
- Maksymalna dopuszczalna temperatura pracy przewodnika:90oC.
- maksymalna temperatura przewodnika w krótkim obwodzie nie może przekroczyć 250oC (maksymalny czas trwania 5s)
- Temperatura otoczenia w trakcie instalacji nie powinna być niższa niż 0oC.
- promienie zgięcia kablu jednogłowego nie powinno być mniejsze niż 20 razy średnica kabla.
Promień zginania kablu wielojadrowego nie powinien być mniejszy niż 15-krotność średnicy kabla.
4Tabela napięcia, rdzeni i przekroju poprzecznego
| Pozycja |
Kategoria A,B |
30,6/6 kV |
6/10kV |
80,7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategoria A,B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Jednorazowe jądro |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Trzy rdzenie |
mm2 |
25-400 |
25-400 |
35-400 |
50 do 400 |
50 do 400 |
50 do 400 |
Kabel o napięciu znamionowym kategorii A jest stosowany w sytuacji, w której czas trwania awarii uziemienia nie przekracza 1 min. W przypadku kabla o napięciu znamionowym kategorii B:usterka uziemienia trwająca zwykle nie dłużej niż 1 godzinę, maksymalny czas trwania nie przekracza 8 godzin, roczny czas trwania awarii gruntu w sumie nie powinien przekraczać 125 godzin, kategoria C obejmuje wszystkie systemy oczekujące kategorii A i B.
5Rodzaj i nazwa
| Rodzaj |
Wyznaczenie |
Wnioski |
| YJV |
Przewodnik miedziany,izolowany XLPE,kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych,w tunelach lub w rowach kablowych,niezdolnych do wytrzymania zewnętrznych sił mechanicznych. Nie jest dozwolone układanie kabli z pojedynczym rdzeniem w kanale magnetycznym. |
| YJLV |
Przewodnik aluminiowy,izolowany XLPE,kabel zasilania pokryty PVC |
| YJY |
Przewodnik miedziany, izolowany XLPE, kable zasilania z osłoną PE |
| YJLY |
Przewodnik aluminiowy, izolowany XLPE, kable zasilania z osłoną PE |
| YJV22 |
Przewodnik miedziany, izolowany XLPE, taśma stalowa, kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych,w tunelach w rowach kablowych lub bezpośrednio w ziemi,zdolnych do wytrzymania zewnętrznych sił mechanicznych. Nie jest dozwolone układanie kabli z pojedynczym rdzeniem w kanale magnetycznym. |
| YJLV22 |
Przewodnik aluminiowy,izolowany XLPE,taśma stalowa,kabel zasilania o pokrycie PVC |
| YJV23 |
Przewodnik miedziany,izolowany XLPE,taśma stalowa,kabel zasilania z okładką PE |
| YJLV23 |
Przewodnik aluminiowy, izolowany XLPE, taśma stalowa, kabel zasilania z osłoną PE |
| YJV32 |
Przewodnik miedziany,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania pokryty powłoką PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, do studni lub bezpośrednio w ziemi, zdolne do wytrzymania zewnętrznych sił mechanicznych i pewnej siły ciągnącej. |
| YJLV32 |
Przewodnik aluminiowy,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania pokryty powłoką z PVC |
| YJV33 |
Przewodnik miedziany,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania o pokrycie PE |
| YJLV33 |
Przewodnik aluminiowy,izolowany XLPE,przybudowany drutem stalowym,kabel zasilania z osłoną PE |
SWA Kabel pancerny 3-rdzeniowy z izolacją XLPE.Dane kablowe
|
Kierowca
|
Gęstość izolacji (mm)
|
Zestaw z taśmami miedzianymi (około) (mm)
|
PVC
grubość pościelu (mm)
|
Średnica zewnętrzna przewodu opancerzonego (mm)
|
Gęstość obudowy (mm)
|
Średnica zewnętrzna (około) (mm)
|
Masa kabli miedzianej (kg/km)
|
Masę kabli rdzenia aluminiowego (kg/km)
|
|
Powierzchnia przekroju poprzecznego (mm2)
|
Struktura
|
Średnica zewnętrzna w mm
|
|
25
|
Kompaktny okrągły
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Kompaktny okrągły
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Kompaktny okrągły
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Kompaktny okrągły
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Kompaktny okrągły
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Kompaktny okrągły
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Kompaktny okrągły
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Kompaktny okrągły
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Kompaktny okrągły
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Kompaktny okrągły
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Kompaktny okrągły
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Kompaktny okrągły
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Kabel o trójrodzień opancerzony z izolacją XLPE. 6/10(12)kV 6.35/11(12)kV data kablu
|
Kierowca
|
Gęstość izolacji (mm)
|
Zestaw z taśmami miedzianymi (około) (mm)
|
PVC
grubość pościelu (mm)
|
Średnica zewnętrzna przewodu opancerzonego (mm)
|
Gęstość obudowy (mm)
|
Średnica zewnętrzna (około) (mm)
|
Masa kabli miedzianej (kg/km)
|
Masę kabli rdzenia aluminiowego (kg/km)
|
|
Powierzchnia przekroju poprzecznego (mm2)
|
Struktura
|
Średnica zewnętrzna w mm
|
|
25
|
Kompaktny okrągły
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompaktny okrągły
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompaktny okrągły
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompaktny okrągły
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompaktny okrągły
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompaktny okrągły
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompaktny okrągły
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompaktny okrągły
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompaktny okrągły
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompaktny okrągły
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompaktny okrągły
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompaktny okrągły
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Kabel pancerny 3-rdzeniowy z izolacją XLPE.
Dane kablowe
|
Kierowca
|
Gęstość izolacji (mm)
|
Zestaw z taśmami miedzianymi (około) (mm)
|
PVC
grubość pościelu (mm)
|
Średnica przewodu opancerzonego (mm)
|
Gęstość obudowy (mm)
|
Średnica zewnętrzna (około) (mm)
|
Masa kabli miedzianej (kg/km)
|
Masę kabli rdzenia aluminiowego (kg/km)
|
|
Powierzchnia przekroju poprzecznego (mm2)
|
Struktura
|
Średnica zewnętrzna w mm
|
|
35
|
Kompaktny okrągły
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Kompaktny okrągły
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Kompaktny okrągły
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Kompaktny okrągły
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Kompaktny okrągły
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Kompaktny okrągły
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Kompaktny okrągły
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Kompaktny okrągły
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Kompaktny okrągły
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Kompaktny okrągły
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Kompaktny okrągły
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Kabel o trójrodzień opancerzony z izolacją XLPE.18/30(36)kV 19/33(36)kV Datum kablu
|
Kierowca
|
Gęstość izolacji (mm)
|
Zestaw z taśmami miedzianymi (około) (mm)
|
PVC
grubość pościelu (mm)
|
Średnica przewodu opancerzonego (mm)
|
Gęstość obudowy (mm)
|
Średnica zewnętrzna (około) (mm)
|
Masa kabli miedzianej (kg/km)
|
Masę kabli rdzenia aluminiowego (kg/km)
|
|
Powierzchnia przekroju poprzecznego (mm2)
|
Struktura
|
Średnica zewnętrzna w mm
|
|
50
|
Kompaktny okrągły
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Kompaktny okrągły
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Kompaktny okrągły
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Kompaktny okrągły
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Kompaktny okrągły
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Kompaktny okrągły
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Kompaktny okrągły
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Kompaktny okrągły
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Kompaktny okrągły
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Kompaktny okrągły
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
