3.6/6(7.2) kV CU/XLPE/CTS/PVC Kabel bezpancerny o trzech rdzeniach
Zastosowanie:
Do stosowania w dystrybucji energii elektrycznej w średnim napięciu, jako zasilacze transformatorów w podstawach, w elektrowniach, instalacjach przemysłowych i eksploatacyjnych, w obszarach mieszkalnych i instalacjach górniczych,w suchych lub wilgotnych miejscach.
Budowa:
1.Przewodnik - miedź wygrzana klasy 2
2.Ekran przewodzący - związek półprzewodzący
3.Izolacja - polietylen połączony krzyżowo (XLPE)
4.Ekran izolacyjny - związek półprzewodzący
5.Ekran metalowy - zwykła taśma miedziana
6.Wypełniacz - materiał niehigroskopiczny
7.Taśma wiążąca - taśma z materiałów niehigroskopicznych
8.Obudowa zewnętrzna - związek chlorku poliwinylu (PVC)
Sekcja poprzeczna:
3 rdzenia; 16~400 mm2
Charakterystyka temperatury:
Temperatura pracy przewodnika: -15oC~ 90oC
Min. temperatura stanu układania: 0oC
Temperatura pracy awaryjnej przewodnika: 105oC
Temperatura pracy w przypadku zwarcia przewodnika (5 s): 250oC
Właściwości elektryczne:
Napęd nominalny: 3,6/6(7,2) kV
Badanie wysokiego napięcia AC: 2,5 U0przez 30 minut.
Częściowe rozładowanie przy 1,73 U0: 5PC lub więcej
Kolor:
Identyfikacja rdzenia: czerwony, żółty, niebieski pas kolorów wzdłuż rdzenia fazowego lub na żądanie klienta
Pościel zewnętrzna: czarna lub według wymagań klienta
Standardowy:
Projekt kabla: IEC 60502-2
Przewodnik: IEC 60228
3.6/6(7.2) kV,3.6/6.6(7.2) kV,Trzy rdzenie,Al lub Cu/XLPE/CTS/STA/PVC Pancerny kabel zasilania
Numer X Nominalny przekrój przewodnika |
Nominalna średnica przewodnika |
Główna grubość izolacji |
Główną grubość miedzianej taśmy zasilania |
Główną grubość obudowy wewnętrznej |
Główną grubość opancerzenia taśmą stalową |
Gęstość nominalna powłoki PVC |
Przybliżona średnica całkowita |
Przybliżona waga |
Al Konduktor |
Conductor Cu |
Nie. X mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
kg/m |
3 x 25 |
6.0 |
2.5 |
0.1 |
1.2 |
0.2 |
1.9 |
37.9 |
1.87 |
2.32 |
3 x 35 |
6.9 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
41.5 |
2.10 |
2.73 |
3 x 50 |
8.2 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
44.3 |
2.37 |
3.22 |
3 x 70 |
9.7 |
2.5 |
0.1 |
1.4 |
0.5 |
2.1 |
47.9 |
2.77 |
4.00 |
3 x 95 |
11.3 |
2.5 |
0.1 |
1.4 |
0.5 |
2.2 |
51.6 |
3.21 |
4.91 |
3 x 120 |
12.8 |
2.5 |
0.1 |
1.5 |
0.5 |
2.4 |
55.4 |
3.69 |
5.84 |
3 x 150 |
14.2 |
2.5 |
0.1 |
1.5 |
0.5 |
2.5 |
58.6 |
4.15 |
6.85 |
3 x 185 |
15.9 |
2.5 |
0.1 |
1.5 |
0.5 |
2.6 |
62.5 |
4.73 |
8.11 |
3 x 240 |
18.3 |
2.6 |
0.1 |
1.6 |
0.5 |
2.7 |
68.5 |
5.62 |
10.05 |
3 x 300 |
20.4 |
2.8 |
0.1 |
1.7 |
0.5 |
2.9 |
74.5 |
6.55 |
12.11 |
3 x 400 |
23.2 |
3.0 |
0.1 |
1.9 |
0.8 |
3.2 |
83.6 |
8.78 |
15.86 |
3 x 500 |
26.4 |
3.2 |
0.1 |
2.1 |
0.8 |
3.4 |
93.0 |
10.52 |
18.85 |
- Nasza cecha.
- Importowane urządzenia z doświadczonym zespołem technicznym

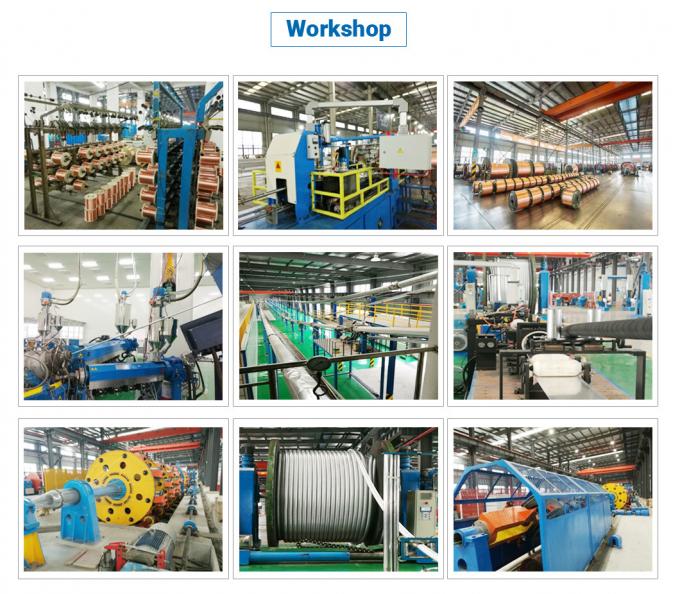

Spółka posiada trzy zakłady i zatrudnia 3048 pracowników, z czego 206 inżynierów.Troster Niemcy i Maillefer Finlandia 500KV linii VCV, maszyna do wiązania strun z firmy Pourtier we Francji, SKET w Niemczech, Caballe w Hiszpanii, linia produkcyjna 220KV i 35KV oraz urządzenie do pomiaru ekscentryczności SIKORA X - RAY 8000 z Niemiec
- Kompletny system certyfikacji
Qifan Cable otrzymał certyfikat ISO 9001, ISO 14001, OHSAS 18001..
- Doskonały system produkcji
Produkty Qifan Cable obejmują kable prądowe LV, kable prądowe MV, kable prądowe HV&EHV, kable ABC, kable ACSR/AAC/AAAC/ACAR/OPGW, kable podwodne, kable sterujące, kable przyrządów, druty budowlane,elastyczny kable gumowe, kable przeciwpożarowe, kable odnawialne, kable słoneczne, kable przemysłowe, kable LAN, kable koaksjalne itp..
- Doskonały system obsługi sprzedaży
Qifan Cable może zaoferować usługę OEM / ODM, wiele produktów, wykwalifikowany zespół inżynierów sprzedaży eksportowej, rozsądną cenę, niezawodną jakość, przyjazną obsługę..
Fang Yu (Shanghai) Automation Technology Co., Ltd. są również eksportowane do ponad 50 krajów i regionów, takich jak Australia, Niemcy, Stany Zjednoczone, Filipiny, Mongolia, Singapur, Jemen,i Zjednoczonych Emiratów ArabskichW 2021 roku Qifan Cable znalazła się wśród 20 najbardziej konkurencyjnych przedsiębiorstw w chińskim przemyśle drutu i kabli oraz 100 najlepszych przedsiębiorstw w Szanghaju.
Produkty Fang Yu (Shanghai) przeszły chińską certyfikację obowiązkową (CCC), certyfikację znaku bezpieczeństwa produktów kopalni węgla, certyfikację China Classification Society, certyfikację Telus,Certyfikacja niemieckiego TUV, certyfikat CE Unii Europejskiej i certyfikat UL Stanów Zjednoczonych.
Zespół Fang Yu ma profesjonalny zespół sprzedaży i techniczny z wieloletnim doświadczeniem w kablach.
