1 Norma produktu
Ten produkt jest wytwarzany zgodnie z normą GB/T12706.2, równoważny IEC60502.2- lub BS, DIN, standard ICEA na życzenie klienta.
2 Zastosowanie
Produkt nadaje się do stosowania w liniach przesyłowych i dystrybucyjnych o częstotliwości mocy znamionowej 3,6/6kv~26/35kv.
3 Charakterystyka działania
- napięcie mocy znamionowej U0/U: 3,6/6kv~26/35kv.
- Maksymalna dopuszczalna temperatura pracy przewodnika: 90oC.
- Maksymalna temperatura krótkiego obwodu przewodnika nie może przekroczyć 2500 °C (maksymalny czas trwania 5 s).
- Temperatura otoczenia nie powinna być niższa niż 00°C.
- promienie zgięcia kablu jednogłowego nie powinno być mniejsze niż 20 razy średnica kabla.
Promień zginania kablu wielojadrowego nie powinien być mniejszy niż 15-krotność średnicy kabla.
4 Tabela napięcia, rdzeni i przekroju poprzecznego
| Pozycja |
Kategoria A, B |
30,6/6 kV |
6/10kV |
80,7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategoria A, B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Jednorazowe jądro |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Trzy rdzenie |
mm2 |
25-400 |
25-400 |
35-400 |
50 do 400 |
50 do 400 |
50 do 400 |
Kabel o napięciu znamionowym kategorii A jest stosowany w sytuacjach, w których trwałość awarii uziemienia nie przekracza 1 min.
Kategoria B napięcie znamionowe, czas trwania awarii uziemienia zwykle nie przekracza 1 godziny, maksymalny czas trwania nie przekracza 8 godzin, roczna awaria uziemienia
czas trwania całkowity nie powinien przekraczać 125 godzin, kategoria C obejmuje wszystkie systemy oczekujące kategorii A i B.
5 Rodzaj i nazwa
| Rodzaj |
Wyznaczenie |
Wnioski |
| YJV |
Przewodnik miedziany, izolowany XLPE,
Kabel zasilania z powłoką z PVC |
Do układania w pomieszczeniach, tunelach lub rowach kablowych,
niezdolne do wytrzymania zewnętrznych sił mechanicznych.
Kabel jednojadrowy nie może być umieszczany w kanale magnetycznym. |
| YJLV |
Aluminiowy przewodnik, izolowany XLPE,
Kabel zasilania z powłoką z PVC |
| YJY |
Przewodnik miedziany, izolowany XLPE,
Kabel zasilania z powłoką PE |
| YJLY |
Przewodnik aluminiowy, izolowany XLPE,
Kabel zasilania z powłoką PE |
| YJV22 |
Przewodnik miedziany, izolowany XLPE, stal
Taśma opancerzona,PVC pokryty kabel zasilania |
Do układania w pomieszczeniach zamkniętych, w tunelach w rowach kablowych lub bezpośrednio w
Ziemia,zdolna do wytrzymania sił mechanicznych zewnętrznych.Jedno jądro
przewód nie może być umieszczony w kanale magnetycznym. |
| YJLV22 |
Przewodnik aluminiowy,izolowany XLPE, stalowy
Taśma opancerzona,PVC pokryty kabel zasilania |
| YJV23 |
Przewodnik miedziany, izolowany XLPE, stal
Taśma opancerzona, PE owinięty kabel zasilania |
| YJLV23 |
Przewodnik aluminiowy,izolowany XLPE, stalowy
Taśma opancerzona, PE owinięty kabel zasilania |
| YJV32 |
Przewodnik miedziany, izolowany XLPE, stal
Włókno opancerzone,PVC owinięty kabel zasilania |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, studniach lub bezpośrednio w
Ziemia,zdolna do wytrzymania zewnętrznych sił mechanicznych i pewnej siły przyciągania. |
| YJLV32 |
Przewodnik aluminiowy,izolowany XLPE, stalowy
Włókno opancerzone,PVC owinięty kabel zasilania |
| YJV33 |
Przewodnik miedziany, izolowany XLPE, stal
Włókno opancerzone, kable zasilania z okładką PE |
| YJLV33 |
Aluminiowy przewodnik, izolowany XLPE,
Włókno stalowe z opancerzeniem,kabel zasilania z okładką PE |
Fang Yu (Shanghai) Automation Technology Co., Ltd. jest profesjonalnym dostawcą światowych produktów i usług z zakresu inteligentnej infrastruktury kablowej budynków,i wiarygodne przedsiębiorstwo poświęcone globalnemu rozwojowi energii.
Fang Yu (Shanghai) Automation Technology Co., Ltd. jest profesjonalną firmą specjalizującą się w sprzedaży kabli zasilania i powiązanych produktów.
Produkty Fang Yu (Szanghaj) obejmują cztery kategorie: kable zasilania, przewody i kable sprzętu elektrycznego, kable komunikacyjne i kable gołe.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Należą do nich ponad 30 serii produktów, takich jak izolowane kable zasilania z tworzyw sztucznych do zastosowań lądowych i podwodnych w zakresie od 500 kV do 0.5 kV, kable izolowane gumą i kable od 35kV do 1kV, kable izolowane powietrzem, kable powietrzne, kable kopalniane, kable ognioodporne, kable wysokotemperaturowe,kable o wysokiej odporności na zimno, kable do sprzętu inżynieryjnego na morzu, kable sterujące, kable komputerowe, kable fotowoltaiczne, kable do pojazdów nowej energii, kable budowlane i kable sieciowe.000 rodzajów i ponad 50- 1000 specyfikacji.
Częste pytania
Wymagania w zakresie ochrony środowiska
1Kim jesteśmy?
Fang Yu (Shanghai) Automation Technology Co., Ltd,z siedzibą w Szanghaju, Chiny, rozpoczyna się od 2006 roku, jest profesjonalną firmą specjalizującą się w sprzedaży kabli zasilania i powiązanych produktów.Działamy jako zagraniczne centrum marketingowe dla Qifan Cable..
2Jak możemy zagwarantować jakość?

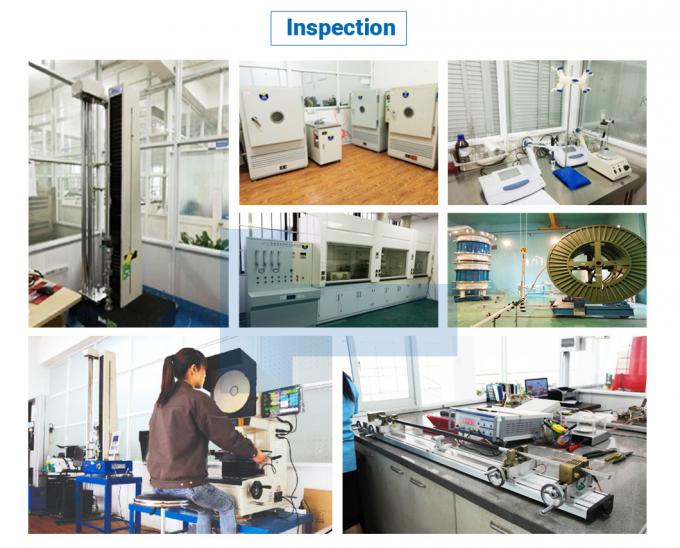

Zawsze próbka przedprodukcyjna przed masową produkcją; zawsze ostateczna kontrola przed wysyłką;
3Co możesz kupić od nas?
Kabel energetyczny,produkty posiadające certyfikat UL,kabel ognioodporny,kabel podwodny,kabel ABC,przewód budowlany,kabel słoneczny,kabel gumowy,kabel sterowania elektrycznym,kabel komunikacyjny cyfrowy,kabel izolowany mineralnie,Specjalny przewód i kabel, Kabel izolowany z powietrza, Kabel odporny na wysokie temperatury,
Kabel słoneczny,izolowany kabel zasilania XLPE,kabel komputerowy,przewod aluminiowy,przewod i kable izolowane z PVC,kabel komunikacyjny cyfrowy itp.
4Dlaczego kupujesz od nas, a nie od innych dostawców?
Od wielu lat koncentrujemy się na badaniach i rozwoju produktów drutu i kabli. Nasz zespół badawczo-rozwojowy ma ponad dziesięcioletnie doświadczenie.Wszystkie nasze produkty są produkowane bezpośrednio z fabryki.Akceptujemy OEM i ODM!
5Jakie usługi możemy zapewnić?
Akceptowane warunki dostawy: FOB, CFR, CIF, EXW, FAS, CIP,FCA, CPT, DEQ, DDP,DDU,
6Mogę dostać próbki?
Mamy zaszczyt dostarczyć ci próbki, próbki są dostarczane bezpłatnie, ale trzeba zapłacić za przesyłkę ekspresową.

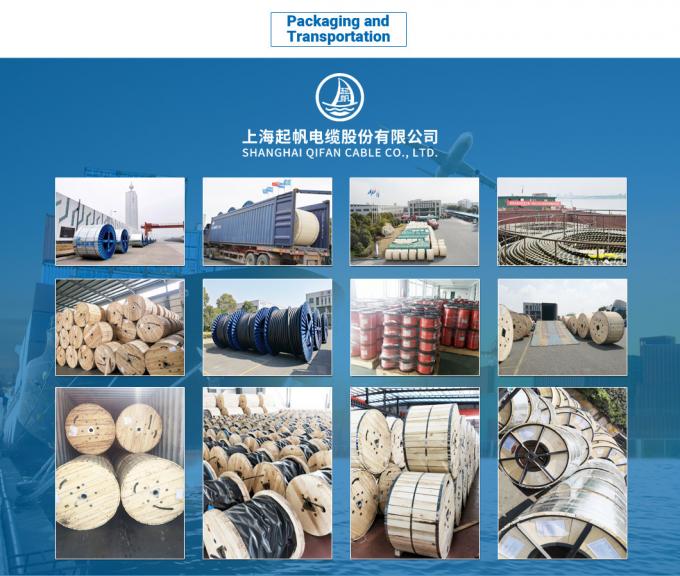

7- Jak to pakować?
