1 Norma produktu
Ten produkt jest wytwarzany zgodnie z normą GB/T12706.2, równoważny IEC60502.2- lub BS, DIN, standard ICEA na życzenie klienta.
2 Zastosowanie
Produkt nadaje się do stosowania w liniach przesyłowych i dystrybucyjnych o częstotliwości mocy znamionowej 3,6/6kv~26/35kv.
3 Charakterystyka działania
- napięcie mocy znamionowej U0/U: 3,6/6kv~26/35kv.
- Maksymalna dopuszczalna temperatura pracy przewodnika: 90oC.
- Maksymalna temperatura krótkiego obwodu przewodnika nie może przekroczyć 2500 °C (maksymalny czas trwania 5 s).
- Temperatura otoczenia nie powinna być niższa niż 00°C.
- promienie zgięcia kablu jednogłowego nie powinno być mniejsze niż 20 razy średnica kabla.
Promień zginania kablu wielojadrowego nie powinien być mniejszy niż 15-krotność średnicy kabla.
4 Tabela napięcia, rdzeni i przekroju poprzecznego
| Pozycja |
Kategoria A, B |
30,6/6 kV |
6/10kV |
80,7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Kategoria A, B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Jednorazowe jądro |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Trzy rdzenie |
mm2 |
25-400 |
25-400 |
35-400 |
50 do 400 |
50 do 400 |
50 do 400 |
Kabel o napięciu znamionowym kategorii A jest stosowany w sytuacjach, w których trwałość awarii uziemienia nie przekracza 1 min.
Kategoria B napięcie znamionowe, czas trwania awarii uziemienia zwykle nie przekracza 1 godziny, maksymalny czas trwania nie przekracza 8 godzin, roczna awaria uziemienia
czas trwania całkowity nie powinien przekraczać 125 godzin, kategoria C obejmuje wszystkie systemy oczekujące kategorii A i B.
5 Rodzaj i nazwa
| Rodzaj |
Wyznaczenie |
Wnioski |
| YJV |
Przewodnik miedziany, izolowany XLPE,
Kabel zasilania z powłoką z PVC |
Do układania w pomieszczeniach, tunelach lub rowach kablowych,
niezdolne do wytrzymania zewnętrznych sił mechanicznych.
Kabel jednojadrowy nie może być umieszczany w kanale magnetycznym. |
| YJLV |
Aluminiowy przewodnik, izolowany XLPE,
Kabel zasilania z powłoką z PVC |
| YJY |
Przewodnik miedziany, izolowany XLPE,
Kabel zasilania z powłoką PE |
| YJLY |
Przewodnik aluminiowy, izolowany XLPE,
Kabel zasilania z powłoką PE |
| YJV22 |
Przewodnik miedziany, izolowany XLPE, stal
Taśma opancerzona,PVC pokryty kabel zasilania |
Do układania w pomieszczeniach zamkniętych, w tunelach w rowach kablowych lub bezpośrednio w
Ziemia,zdolna do wytrzymania sił mechanicznych zewnętrznych.Jedno jądro
przewód nie może być umieszczony w kanale magnetycznym. |
| YJLV22 |
Przewodnik aluminiowy,izolowany XLPE, stalowy
Taśma opancerzona,PVC pokryty kabel zasilania |
| YJV23 |
Przewodnik miedziany, izolowany XLPE, stal
Taśma opancerzona, PE owinięty kabel zasilania |
| YJLV23 |
Przewodnik aluminiowy,izolowany XLPE, stalowy
Taśma opancerzona, PE owinięty kabel zasilania |
| YJV32 |
Przewodnik miedziany, izolowany XLPE, stal
Włókno opancerzone,PVC owinięty kabel zasilania |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, studniach lub bezpośrednio w
Ziemia,zdolna do wytrzymania zewnętrznych sił mechanicznych i pewnej siły przyciągania. |
| YJLV32 |
Przewodnik aluminiowy,izolowany XLPE, stalowy
Włókno opancerzone,PVC owinięty kabel zasilania |
| YJV33 |
Przewodnik miedziany, izolowany XLPE, stal
Włókno opancerzone, kable zasilania z okładką PE |
| YJLV33 |
Aluminiowy przewodnik, izolowany XLPE,
Włókno stalowe z opancerzeniem,kabel zasilania z okładką PE |
Fang Yu (Shanghai) Automation Technology Co., Ltd. są również eksportowane do ponad 50 krajów i regionów, takich jak Australia, Niemcy, Stany Zjednoczone, Filipiny, Mongolia, Singapur, Jemen,i Zjednoczonych Emiratów ArabskichW 2021 roku Qifan Cable znalazła się wśród 20 najbardziej konkurencyjnych przedsiębiorstw w chińskim przemyśle drutu i kabli oraz 100 najlepszych przedsiębiorstw w Szanghaju.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Kabel przeszedł certyfikat systemu zarządzania jakością ISO9001, certyfikat systemu zarządzania środowiskowego ISO14001,Certyfikacja systemu zarządzania bezpieczeństwem i higieną pracy ISO45001Zyskał również tytuł krajowej zielonej fabryki.
Produkty Fang Yu (Shanghai) przeszły chińską certyfikację obowiązkową (CCC), certyfikację znaku bezpieczeństwa produktów kopalni węgla, certyfikację China Classification Society, certyfikację Telus,Certyfikacja niemieckiego TUV, certyfikat CE Unii Europejskiej i certyfikat UL Stanów Zjednoczonych.
Częste pytania
Wymagania w zakresie ochrony środowiska
1Kim jesteśmy?
Fang Yu (Shanghai) Automation Technology Co., Ltd,z siedzibą w Szanghaju, Chiny, rozpoczyna się od 2006 roku, jest profesjonalną firmą specjalizującą się w sprzedaży kabli zasilania i powiązanych produktów.Działamy jako zagraniczne centrum marketingowe dla Qifan Cable..
2Jak możemy zagwarantować jakość?

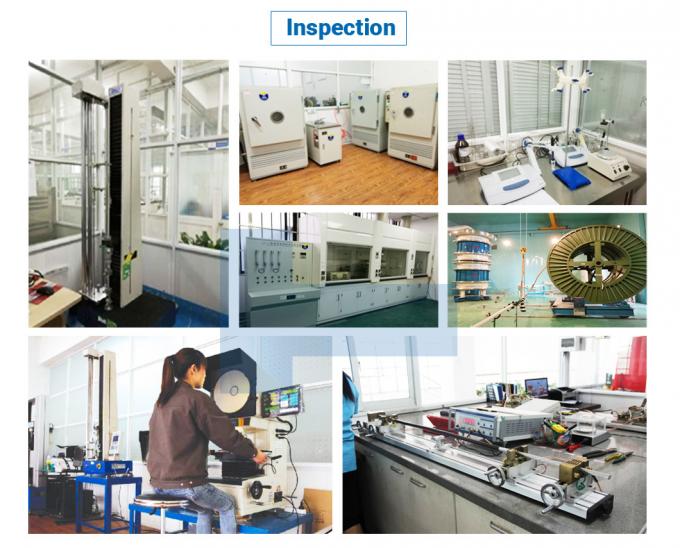

Zawsze próbka przedprodukcyjna przed masową produkcją; zawsze ostateczna kontrola przed wysyłką;
3Co możesz kupić od nas?
Kabel energetyczny,produkty posiadające certyfikat UL,kabel ognioodporny,kabel podwodny,kabel ABC,przewód budowlany,kabel słoneczny,kabel gumowy,kabel sterowania elektrycznym,kabel komunikacyjny cyfrowy,kabel izolowany mineralnie,Specjalny przewód i kabel, Kabel izolowany z powietrza, Kabel odporny na wysokie temperatury,
Kabel słoneczny,izolowany kabel zasilania XLPE,kabel komputerowy,przewod aluminiowy,przewod i kable izolowane z PVC,kabel komunikacyjny cyfrowy itp.
4Dlaczego kupujesz od nas, a nie od innych dostawców?
Od wielu lat koncentrujemy się na badaniach i rozwoju produktów drutu i kabli. Nasz zespół badawczo-rozwojowy ma ponad dziesięcioletnie doświadczenie.Wszystkie nasze produkty są produkowane bezpośrednio z fabryki.Akceptujemy OEM i ODM!
5Jakie usługi możemy zapewnić?
Akceptowane warunki dostawy: FOB, CFR, CIF, EXW, FAS, CIP,FCA, CPT, DEQ, DDP,DDU,
6Mogę dostać próbki?
Mamy zaszczyt dostarczyć ci próbki, próbki są dostarczane bezpłatnie, ale trzeba zapłacić za przesyłkę ekspresową.

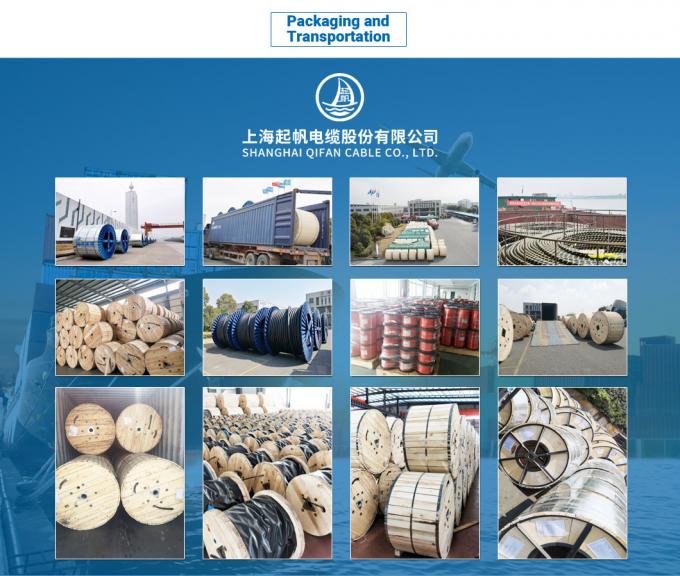

7- Jak to pakować?
