600/1000V CU/XLPE/PVC/SWA/PVC Podziemny kabel XLPE Drut stalowy Pancerny kabel SWA Kabel zasilający BS 5467
CU/XLPE/PVC/SWA/PVC
Wybór kabla
Wybór kabla będzie oparty na wielu czynnikach, w tym specyfikacjach montażu,odpowiednie lokalne przepisy i właściwe właściwości typów kabliW związku z tym nie jest możliwe zapewnienie jednoznacznego przewodnika w wyborze kabli i zalecamy skontaktowanie się z nami w celu uzyskania specjalistycznej porady w sprawie odpowiednich projektów, które spełnią Państwa specyficzne potrzeby.
Struktura kabli
Przewodniki
Przewodniki muszą być miedziane lub aluminiowe, okrągłe (niezamknięte lub zmieślone) lub o kształcie klasy 1 lub klasy 2 zgodnie z IEC 60228, BS EN 60228.Klasa 1 zgodnie z IEC 60228, BS EN 60228 można również dostarczyć na żądanie.
Izolacja
Materiał XLPE i grubość muszą być zgodne z normami IEC 60502-1 lub BS 5467 i być przeznaczone do ciągłej pracy w temperaturze 90°C.
Materiał i grubość PVC muszą być zgodne z normami IEC 60502-1 lub BS 6346.
Na żądanie dostępna jest również izolacja PVC zgodnie z normą SASO 1694, przeznaczona do ciągłej pracy w temperaturze 85°C.
Zgromadzenie
Dwa, trzy, cztery lub pięć przewodników izolacyjnych są umieszczane wraz z niehigroskopicznymi wypełniaczami zgodnymi z materiałem izolacyjnym.
Wewnętrzna osłona
W przypadku kabli bez opancerzenia, warstwa ta może zostać pominięta, jeżeli kształt zewnętrzny kabla pozostaje praktycznie okrągły.
Zbroja
Zacynkowane druty stalowe nakładające się w śmigłowy sposób na podłoże zgodnie z normami IEC 60502-1 lub BS 5467 i BS 6346. (jednorodkowe kable muszą być opancerzone drutem aluminiowym) ((SWA/AWA)
Podwójne taśmy stalowe nakładane w śrubowisku na pokrywie kabli wielojadrowych zgodnie z IEC 60502-1.(STA
Powierzchnia zewnętrzna
Powierzchnia zewnętrzna jest wytłaczana PVC/ST2 zgodnie z IEC 60502-1, typ 9 zgodnie z BS 7655.PVC odporne na olejNa żądanie dostępne są również inne specjalne materiały pokrywające, takie jak LLDPE, MDPE, HDPE, LSF, CPE itp.
Wydajność płomieniowa osłon kablowych
Kable mogą być wyposażone w specjalną zewnętrzną powłokę oporową z PVC, aby spełniać wymagania badania płomienia określone w IEC 60332-3-22, IEC 60332-3-23 i IEC 60332-3-24,może również dostarczać kable z materiałem wolnym od halogenów niskiego poziomu dymu (LSHF) zgodnie z IEC 60502-1, BS 7211, BS 6724 lub innych równoważnych norm.
Standardowy:
IEC,BS,VDE,AS/NZS,ICEA,JIS itp.,projektowanie i produkcja specjalnego kabla zasilania zgodnie z innymi normami wymaganymi przez klienta
Rodzaj i nazwa:
| Rodzaj |
Wyznaczenie |
Wnioski |
| VV |
Przewodnik miedziany, izolowany z PVC, kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach lub rowach kablowych, niezdolnych do wytrzymania zewnętrznych sił mechanicznych
W kanale magnetycznym nie wolno umieszczać kabli o jednym rdzeniu. |
| VLV |
Przewodnik aluminiowy, izolowany PVC, kabel zasilania pokryty PVC |
| VY |
Przewodnik miedziany, izolowany PVC, kabel zasilania o powłokie PE |
| VLY |
Przewodnik aluminiowy, izolowany PVC, kabel zasilania o powłokę PE |
| VV22 |
Przewodnik miedziany, izolowany PVC, taśma stalowa opancerzona, kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych, w tunelu w rowie kablowej lub bezpośrednio w ziemi,
zdolne do wytrzymania zewnętrznych sił mechanicznych.
Kabel jednojadrowy nie może znajdować się w kanale magnetycznym. |
| VLV22 |
Przewodnik aluminiowy, izolowany PVC, taśma stalowa, kabel zasilania pokryty PVC |
| VV23 |
Przewodnik miedziany, izolowany PVC, taśma stalowa opancerzona, kabel zasilania o powłokę PE |
| VLV23 |
Przewodnik aluminiowy, izolowany PVC, taśma stalowa, kabel zasilający z okładką PE |
| VV32 |
Przewodnik miedziany, izolowany PVC, ocieplony drutem stalowym, kabel zasilania o pokrycie PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, w studniach lub bezpośrednio w ziemi, zdolne do noszenia
Siły mechaniczne zewnętrzne i pewna siła przyciągania. |
| VLV32 |
Przewodnik aluminiowy, izolowany PVC, ocieplony drutem stalowym, kabel zasilania o pokrycie PVC |
| VV33 |
Przewodnik miedziany, izolowany PVC, ocieplony drutem stalowym, kabel zasilający o powłokę PE |
| VLV33 |
Przewodnik aluminiowy, izolowany PVC, ocieplony stalowym drutem, kabel zasilania o powłokie PE |
Rodzaj i nazwa:
| Rodzaj |
Wyznaczenie |
Wnioski |
| YJV |
Przewodnik miedziany, izolowany XLPE, przewód zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach lub rowach kablowych, niezdolnych do wytrzymania zewnętrznych sił mechanicznych
W kanale magnetycznym nie wolno umieszczać kabli o jednym rdzeniu. |
| YJLV |
Przewodnik aluminiowy, izolowany XLPE, przewód zasilania pokryty PVC |
| YJY |
Przewodnik miedziany, izolowany XLPE, kabel zasilania z powłoką PE |
| WYJJLY |
Przewodnik aluminiowy, izolowany XLPE, kabel zasilania z powłoką PE |
| YJV22 |
Przewodnik miedziany,izolowany XLPE, stalowa taśma opancerzona, kable zasilania pokryte PVC |
Do układania w pomieszczeniach zamkniętych, w tunelu w rowie kablowej lub bezpośrednio w ziemi,
zdolne do wytrzymania zewnętrznych sił mechanicznych.
Kabel jednojadrowy nie może znajdować się w kanale magnetycznym. |
| YJLV22 |
Przewodnik aluminiowy, izolowany XLPE, taśma stalowa opancerzona, kabel zasilania pokryty powłoką PVC |
| YJV23 |
Przewodnik miedziany, izolowany XLPE, o opancerzonej taśmie stalowej, kabel zasilania o powłokie PE |
| YJLV23 |
Przewodnik aluminiowy, izolowany XLPE, taśma stalowa opancerzona, kabel zasilania z powłoką PE |
| YJV32 |
Przewodnik miedziany, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania o pokrycie PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, w studniach lub bezpośrednio w ziemi, zdolne do noszenia
Siły mechaniczne zewnętrzne i pewna siła przyciągania. |
| YJLV32 |
Przewodnik aluminiowy, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania o pokrycie PVC |
| YJV33 |
Przewodnik miedziany, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania z powłoką PE |
| YJLV33 |
Przewodnik aluminiowy, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania z okładką PE |
Kable Arkusz danych technicznych
| Numer x mm2 |
Faza |
Neutralne/Ziemia |
Wewnętrzna osłona |
Z bronią |
Obudowa zewnętrzna |
Waga kabla |
| Średnica przewodnika mm |
Grubość XLPE mm |
Średnica przewodnika mm |
Grubość XLPE mm |
Gęstość mm |
Średnica drutu
mm |
Gęstość obudowy mm |
Całkowita średnica mm |
YJV32(CU)
kg/km |
YJLV32(AL)
kg/km |
| Cztery razy jeden.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| Cztery razy dwa.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| Pięć razy jeden.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| Pięć razy dwa.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3 razy 2,5 + 1 razy 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3 razy 2,5 + 2 razy 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3*4+2*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Uwaga:
Zacynkowane druty stalowe nakłada się w trybie spiralnym na pościel zgodnie z IEC 60502-1 lub zgodnie z BS 5467, BS 6346.
Kable jednokomórkowe muszą być opancerzone drutem aluminiowym)
Fang Yu (Shanghai) Automation Technology Co., Ltd. są również eksportowane do ponad 50 krajów i regionów, takich jak Australia, Niemcy, Stany Zjednoczone, Filipiny, Mongolia, Singapur, Jemen,i Zjednoczonych Emiratów ArabskichW 2021 roku Qifan Cable znalazła się wśród 20 najbardziej konkurencyjnych przedsiębiorstw w chińskim przemyśle drutu i kabli oraz 100 najlepszych przedsiębiorstw w Szanghaju.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Kabel przeszedł certyfikat systemu zarządzania jakością ISO9001, certyfikat systemu zarządzania środowiskowego ISO14001,Certyfikacja systemu zarządzania bezpieczeństwem i higieną pracy ISO45001Zyskał również tytuł krajowej zielonej fabryki.
Produkty Fang Yu (Shanghai) przeszły chińską certyfikację obowiązkową (CCC), certyfikację znaku bezpieczeństwa produktów kopalni węgla, certyfikację China Classification Society, certyfikację Telus,Certyfikacja niemieckiego TUV, certyfikat CE Unii Europejskiej i certyfikat UL Stanów Zjednoczonych.
Częste pytania
Wymagania w zakresie ochrony środowiska
1Kim jesteśmy?
Fang Yu (Shanghai) Automation Technology Co., Ltd,z siedzibą w Szanghaju, Chiny, rozpoczyna się od 2006 roku, jest profesjonalną firmą specjalizującą się w sprzedaży kabli zasilania i powiązanych produktów.Działamy jako zagraniczne centrum marketingowe dla Qifan Cable..
2Jak możemy zagwarantować jakość?

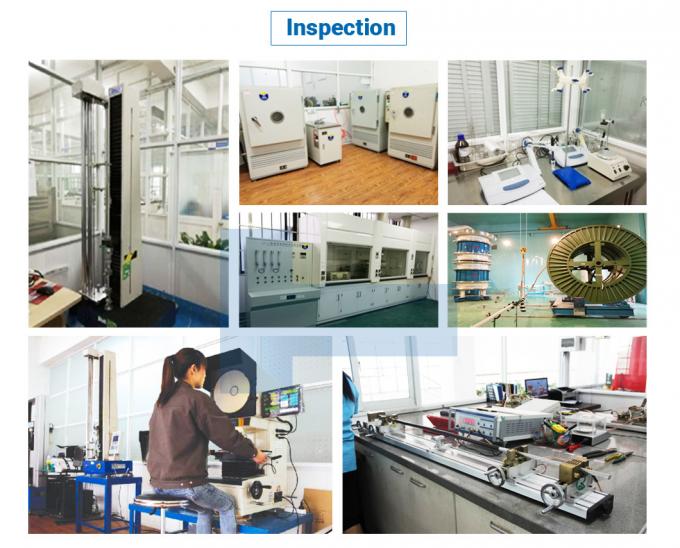

Zawsze próbka przedprodukcyjna przed masową produkcją; zawsze ostateczna kontrola przed wysyłką;
3Co możesz kupić od nas?

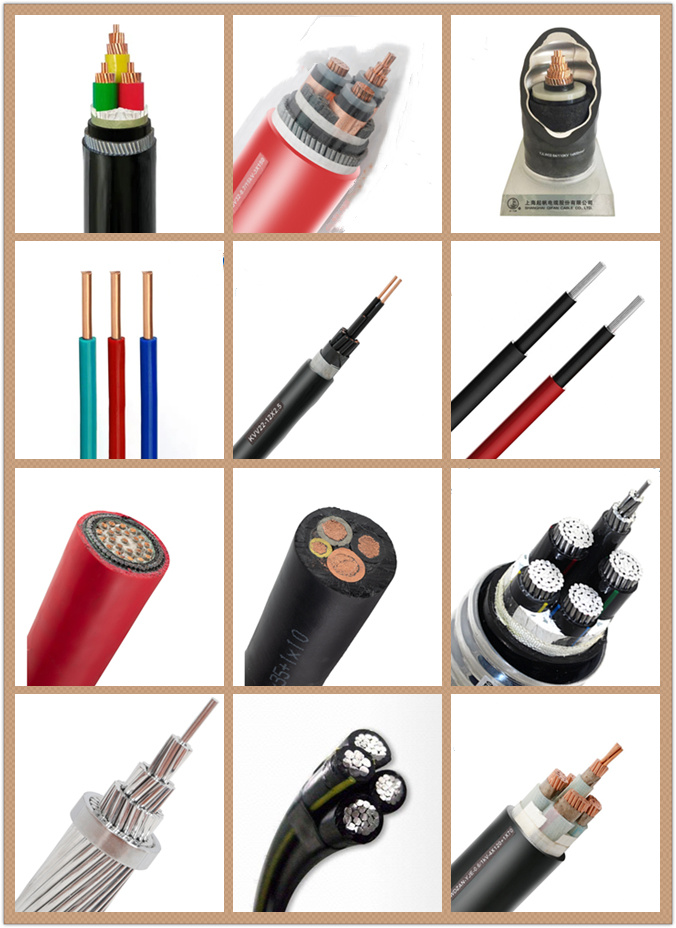

Kabel energetyczny,produkty posiadające certyfikat UL,kabel ognioodporny,kabel podwodny,kabel ABC,przewód budowlany,kabel słoneczny,kabel gumowy,kabel sterowania elektrycznym,kabel komunikacyjny cyfrowy,kabel izolowany mineralnie,Specjalny przewód i kabel, Kabel izolowany z powietrza, Kabel odporny na wysokie temperatury,
Kabel słoneczny,izolowany kabel zasilania XLPE,kabel komputerowy,przewod aluminiowy,przewod i kable izolowane z PVC,kabel komunikacyjny cyfrowy itp.
4Dlaczego kupujesz od nas, a nie od innych dostawców?
Od wielu lat koncentrujemy się na badaniach i rozwoju produktów drutu i kabli. Nasz zespół badawczo-rozwojowy ma ponad dziesięcioletnie doświadczenie.Wszystkie nasze produkty są produkowane bezpośrednio z fabryki.Akceptujemy OEM i ODM!
5Jakie usługi możemy zapewnić?
Akceptowane warunki dostawy: FOB, CFR, CIF, EXW, FAS, CIP,FCA, CPT, DEQ, DDP,DDU,
6Mogę dostać próbki?
Mamy zaszczyt dostarczyć ci próbki, próbki są dostarczane bezpłatnie, ale trzeba zapłacić za przesyłkę ekspresową.

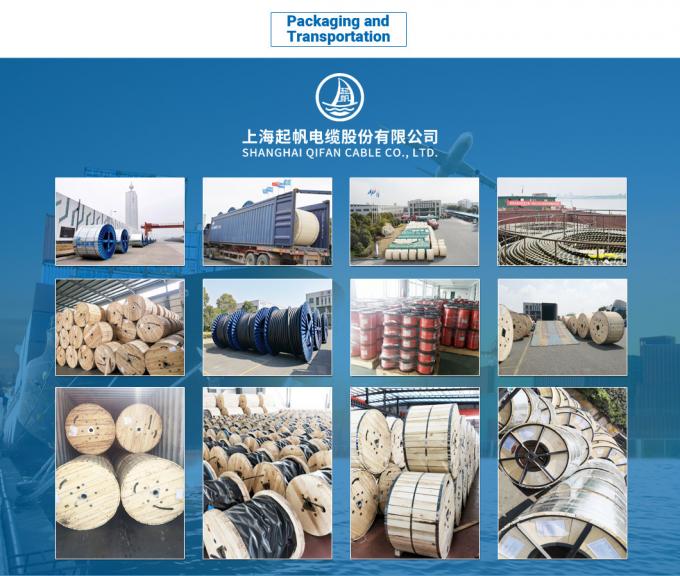

7- Jak to pakować?
Mamy standardowy pakiet eksportowy. Aby uzyskać więcej szczegółów na temat pakietu dostosowanego, prosimy o kontakt.
Twoja wiadomość musi mieć od 20 do 3000 znaków!
