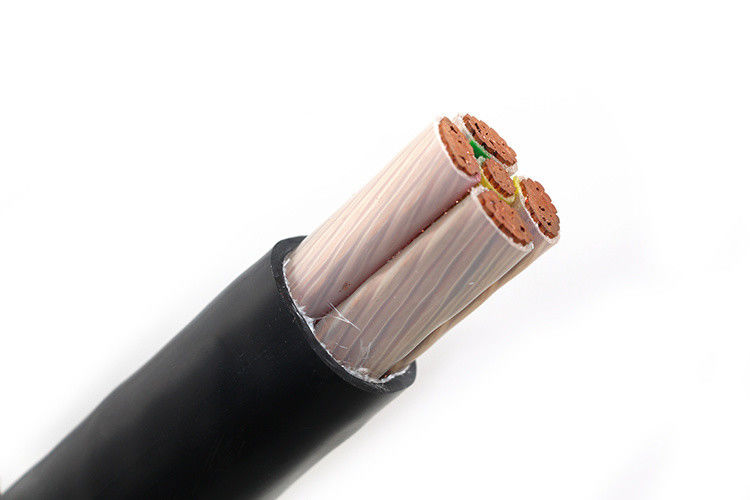

600/1000V CU/XLPE/PVC/SWA/PVC Podziemny kabel XLPE Drut stalowy Pancerny kabel SWA Kabel zasilający BS 5467
CU/XLPE/PVC/SWA/PVC
Wybór kabla
Wybór kabla będzie oparty na wielu czynnikach, w tym specyfikacjach montażu,odpowiednie lokalne przepisy i właściwe właściwości typów kabliW związku z tym nie jest możliwe zapewnienie jednoznacznego przewodnika w wyborze kabli i zalecamy skontaktowanie się z nami w celu uzyskania specjalistycznej porady w sprawie odpowiednich projektów, które spełnią Państwa specyficzne potrzeby.
Struktura kabli
Przewodniki
Przewodniki muszą być miedziane lub aluminiowe, okrągłe (niezamknięte lub zmieślone) lub o kształcie klasy 1 lub klasy 2 zgodnie z IEC 60228, BS EN 60228.Klasa 1 zgodnie z IEC 60228, BS EN 60228 można również dostarczyć na żądanie.
Izolacja
Materiał XLPE i grubość muszą być zgodne z normami IEC 60502-1 lub BS 5467 i być przeznaczone do ciągłej pracy w temperaturze 90°C.
Materiał i grubość PVC muszą być zgodne z normami IEC 60502-1 lub BS 6346.
Na żądanie dostępna jest również izolacja PVC zgodnie z normą SASO 1694, przeznaczona do ciągłej pracy w temperaturze 85°C.
Zgromadzenie
Dwa, trzy, cztery lub pięć przewodników izolacyjnych są umieszczane wraz z niehigroskopicznymi wypełniaczami zgodnymi z materiałem izolacyjnym.
Wewnętrzna osłona
W przypadku kabli bez opancerzenia, warstwa ta może zostać pominięta, jeżeli kształt zewnętrzny kabla pozostaje praktycznie okrągły.
Zbroja
Zacynkowane druty stalowe nakładające się w śmigłowy sposób na podłoże zgodnie z normami IEC 60502-1 lub BS 5467 i BS 6346. (jednorodkowe kable muszą być opancerzone drutem aluminiowym) ((SWA/AWA)
Podwójne taśmy stalowe nakładane w śrubowisku na pokrywie kabli wielojadrowych zgodnie z IEC 60502-1.(STA
Powierzchnia zewnętrzna
Powierzchnia zewnętrzna jest wytłaczana PVC/ST2 zgodnie z IEC 60502-1, typ 9 zgodnie z BS 7655.PVC odporne na olejNa żądanie dostępne są również inne specjalne materiały pokrywające, takie jak LLDPE, MDPE, HDPE, LSF, CPE itp.
Wydajność płomieniowa osłon kablowych
Kable mogą być wyposażone w specjalną zewnętrzną powłokę oporową z PVC, aby spełniać wymagania badania płomienia określone w IEC 60332-3-22, IEC 60332-3-23 i IEC 60332-3-24,może również dostarczać kable z materiałem wolnym od halogenów niskiego poziomu dymu (LSHF) zgodnie z IEC 60502-1, BS 7211, BS 6724 lub innych równoważnych norm.
Standardowy:
IEC,BS,VDE,AS/NZS,ICEA,JIS itp.,projektowanie i produkcja specjalnego kabla zasilania zgodnie z innymi normami wymaganymi przez klienta
Rodzaj i nazwa:
| Rodzaj |
Wyznaczenie |
Wnioski |
| VV |
Przewodnik miedziany, izolowany z PVC, kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach lub rowach kablowych, niezdolnych do wytrzymania zewnętrznych sił mechanicznych
W kanale magnetycznym nie wolno umieszczać kabli o jednym rdzeniu. |
| VLV |
Przewodnik aluminiowy, izolowany PVC, kabel zasilania pokryty PVC |
| VY |
Przewodnik miedziany, izolowany PVC, kabel zasilania o powłokie PE |
| VLY |
Przewodnik aluminiowy, izolowany PVC, kabel zasilania o powłokę PE |
| VV22 |
Przewodnik miedziany, izolowany PVC, taśma stalowa opancerzona, kabel zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych, w tunelu w rowie kablowej lub bezpośrednio w ziemi,
zdolne do wytrzymania zewnętrznych sił mechanicznych.
Kabel jednojadrowy nie może znajdować się w kanale magnetycznym. |
| VLV22 |
Przewodnik aluminiowy, izolowany PVC, taśma stalowa, kabel zasilania pokryty PVC |
| VV23 |
Przewodnik miedziany, izolowany PVC, taśma stalowa opancerzona, kabel zasilania o powłokę PE |
| VLV23 |
Przewodnik aluminiowy, izolowany PVC, taśma stalowa, kabel zasilający z okładką PE |
| VV32 |
Przewodnik miedziany, izolowany PVC, ocieplony drutem stalowym, kabel zasilania o pokrycie PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, w studniach lub bezpośrednio w ziemi, zdolne do noszenia
Siły mechaniczne zewnętrzne i pewna siła przyciągania. |
| VLV32 |
Przewodnik aluminiowy, izolowany PVC, ocieplony drutem stalowym, kabel zasilania o pokrycie PVC |
| VV33 |
Przewodnik miedziany, izolowany PVC, ocieplony drutem stalowym, kabel zasilający o powłokę PE |
| VLV33 |
Przewodnik aluminiowy, izolowany PVC, ocieplony stalowym drutem, kabel zasilania o powłokie PE |
Rodzaj i nazwa:
| Rodzaj |
Wyznaczenie |
Wnioski |
| YJV |
Przewodnik miedziany, izolowany XLPE, przewód zasilania pokryty PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach lub rowach kablowych, niezdolnych do wytrzymania zewnętrznych sił mechanicznych
W kanale magnetycznym nie wolno umieszczać kabli o jednym rdzeniu. |
| YJLV |
Przewodnik aluminiowy, izolowany XLPE, przewód zasilania pokryty PVC |
| YJY |
Przewodnik miedziany, izolowany XLPE, kabel zasilania z powłoką PE |
| WYJJLY |
Przewodnik aluminiowy, izolowany XLPE, kabel zasilania z powłoką PE |
| YJV22 |
Przewodnik miedziany,izolowany XLPE, stalowa taśma opancerzona, kable zasilania pokryte PVC |
Do układania w pomieszczeniach zamkniętych, w tunelu w rowie kablowej lub bezpośrednio w ziemi,
zdolne do wytrzymania zewnętrznych sił mechanicznych.
Kabel jednojadrowy nie może znajdować się w kanale magnetycznym. |
| YJLV22 |
Przewodnik aluminiowy, izolowany XLPE, taśma stalowa opancerzona, kabel zasilania pokryty powłoką PVC |
| YJV23 |
Przewodnik miedziany, izolowany XLPE, o opancerzonej taśmie stalowej, kabel zasilania o powłokie PE |
| YJLV23 |
Przewodnik aluminiowy, izolowany XLPE, taśma stalowa opancerzona, kabel zasilania z powłoką PE |
| YJV32 |
Przewodnik miedziany, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania o pokrycie PVC |
Do układania w pomieszczeniach zamkniętych, w tunelach kablowych, w studniach lub bezpośrednio w ziemi, zdolne do noszenia
Siły mechaniczne zewnętrzne i pewna siła przyciągania. |
| YJLV32 |
Przewodnik aluminiowy, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania o pokrycie PVC |
| YJV33 |
Przewodnik miedziany, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania z powłoką PE |
| YJLV33 |
Przewodnik aluminiowy, izolowany XLPE, opancerzony drutem stalowym, kabel zasilania z okładką PE |
Kable Arkusz danych technicznych
| Numer x mm2 |
Faza |
Neutralne/Ziemia |
Wewnętrzna osłona |
Z bronią |
Obudowa zewnętrzna |
Waga kabla |
| Średnica przewodnika mm |
Grubość XLPE mm |
Średnica przewodnika mm |
Grubość XLPE mm |
Gęstość mm |
Średnica drutu
mm |
Gęstość obudowy mm |
Całkowita średnica mm |
YJV32(CU)
kg/km |
YJLV32(AL)
kg/km |
| Cztery razy jeden.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| Cztery razy dwa.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| Pięć razy jeden.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| Pięć razy dwa.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3 razy 2,5 + 1 razy 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3 razy 2,5 + 2 razy 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3*4+2*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Uwaga:
Zacynkowane druty stalowe nakłada się w trybie spiralnym na pościel zgodnie z IEC 60502-1 lub zgodnie z BS 5467, BS 6346.
Kable jednokomórkowe muszą być opancerzone drutem aluminiowym)

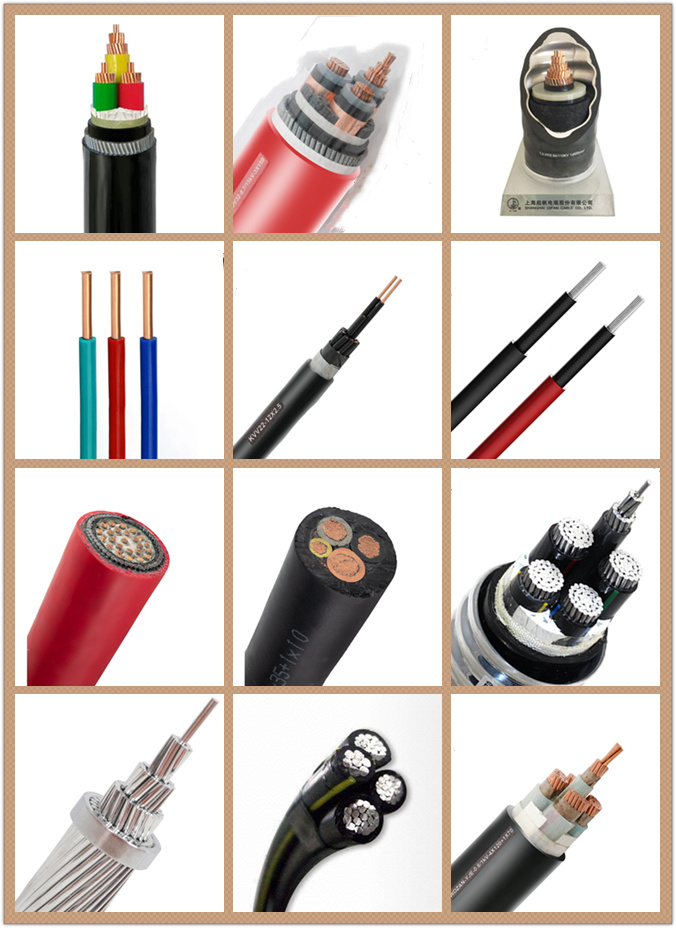

Fang Yu (Shanghai) Automation Technology Co., Ltd. Należą do nich ponad 30 serii produktów, takich jak izolowane kable zasilania z tworzyw sztucznych do zastosowań lądowych i podwodnych w zakresie od 500 kV do 0.5 kV, kable izolowane gumą i kable od 35kV do 1kV, kable izolowane powietrzem, kable powietrzne, kable kopalniane, kable ognioodporne, kable wysokotemperaturowe,kable o wysokiej odporności na zimno, kable do sprzętu inżynieryjnego na morzu, kable sterujące, kable komputerowe, kable fotowoltaiczne, kable do pojazdów nowej energii, kable budowlane i kable sieciowe.000 rodzajów i ponad 50- 1000 specyfikacji.
Fang Yu (Shanghai) Automation Technology Co., Ltd. są również eksportowane do ponad 50 krajów i regionów, takich jak Australia, Niemcy, Stany Zjednoczone, Filipiny, Mongolia, Singapur, Jemen,i Zjednoczonych Emiratów ArabskichW 2021 roku Qifan Cable znalazła się wśród 20 najbardziej konkurencyjnych przedsiębiorstw w chińskim przemyśle drutu i kabli oraz 100 najlepszych przedsiębiorstw w Szanghaju.
Twoja wiadomość musi mieć od 20 do 3000 znaków!
