Wprowadzenie

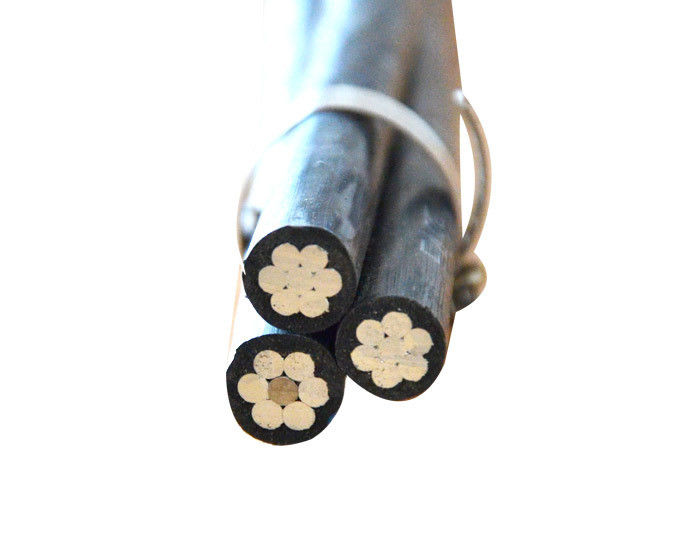

Kabel ABC wykorzystywany do nisko napięcia (1500 V) linii przesyłowej, linia fazowa jest przewodnikiem aluminiowym, izolowana PE lub XLPE, liczba linii fazowej będzie dwa lub trzy lub cztery,Neutralna linia to przewodnik aluminiowy., może być goły przewodnik lub z izolacją PE lub XLPE
Specyfikacje
Standard: Narodowa norma IEC i ASTM
Władowanie: 0,6/1KV, 11KV, 33KV
Budowa
Przewodnik fazowy: aluminiowe strumienie (AAC)
Neutralny przewodnik: aluminiowy ((AAC), stop aluminiowy ((AAAC), przewodnik aluminiowy stalowo wzmocniony ((ACSR)
Izolacja: XLPE lub PE
Aplikacja: Kable są przeznaczone do przewodów elektroenergetycznych i przewodów wejściowych do pomieszczeń o napięciu do 0,6/1KV włącznie.
Wykorzystywane do zastosowań w zakresie usług powietrznych, takich jak oświetlenie uliczne, oświetlenie zewnętrzne i tymczasowa obsługa w budownictwie, co zwiększa bezpieczeństwo i niezawodność elektrycznych sieci drutowych.
1 Rodzaj
Duplex Service Drop, Triplex Service Drop, Quadruplex Service Drop
Podwójne usługi wysyłki
Zastosowanie:Do dostarczania 120-woltowej usługi powietrznej do tymczasowej obsługi na placach budowy, oświetlenia zewnętrznego lub ulicznego.
b Wykonanie usługi Triplex Drop
Zastosowanie:Aby dostarczać energię z linii elektroenergetycznych do głowicy użytkownika.Do pracy przy 600 woltów lub mniej ((faza do fazy)) przy temperaturze przewodnika maksymalnie 75 dla izolacji PE lub maksymalnie 90 dla izolacji XLPE .
c Quadruplex Service Drop
Zastosowanie:Używane do zasilania trójfazowego, zwykle z transformatora zamontowanego na słupie do głowicy serwisowej urządzenia, gdzie jest podłączony do kabla wejściowego.Do stosowania przy napięciu 600 V lub mniejszym od fazy do fazy i w temperaturze przewodnika nieprzekraczającej 75 dla przewodników izolowanych PE lub 90 dla przewodników izolowanych XLPE.
2 Budowa
konstrukcja przewodnika fazowego:Przewodnik fazowy jest stopem aluminium 1350-H19 z twardym ciąganiem, zciszonym koncentrycznie położonym.
b Konstrukcja neutralnego przewodnika
Zestawy kablowe są dostępne z następującymi neutralnymi przewodnikami:
Pozostałe urządzenia i urządzenia, z tworzyw sztucznych lub sztucznych
Stop aluminium 1350-H19 twardo pociągnięty, koncentrycznie położony
Stop aluminiowy 6201-T81, koncentrycznie połączony
c Materiał izolacyjny
Standardowa izolacja przewodnika fazowego to czarny polietylen o niskiej gęstości (XLPE)
Alternatywnie na żądanie dostępna jest czarna izolacja liniowa z polietylenu o niskiej gęstości (LDPE) o temperaturze 75°C.
| Przewodnik fazowy |
| Nazwa powierzchni przekroju poprzecznego |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Liczba rdzeni |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Korzenie/średnica przewodnika fazowego |
|
7/135 |
7/17 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Przybliżona średnica sprężonego przewodnika |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Główna grubość izolacji |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Średnica rdzenia fazowego |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Max DC opór na 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Przybliżona masa rdzenia fazowego |
Kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Przewodnik posłańca |
| Nazwa powierzchni przekroju poprzecznego |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Liczba rdzeni |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Korzenie/średnica przewodnika fazowego |
|
7/135 |
7/17 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Przybliżona średnica rdzenia przekaźnika |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Max DC opór na 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Przybliżona masa rdzenia przekaźnika |
Kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Obciążenie przełomowe |
KN: |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Całkowity kabel |
| Przybliżona średnica |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Przybliżona masa |
Kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Długość opakowania |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
