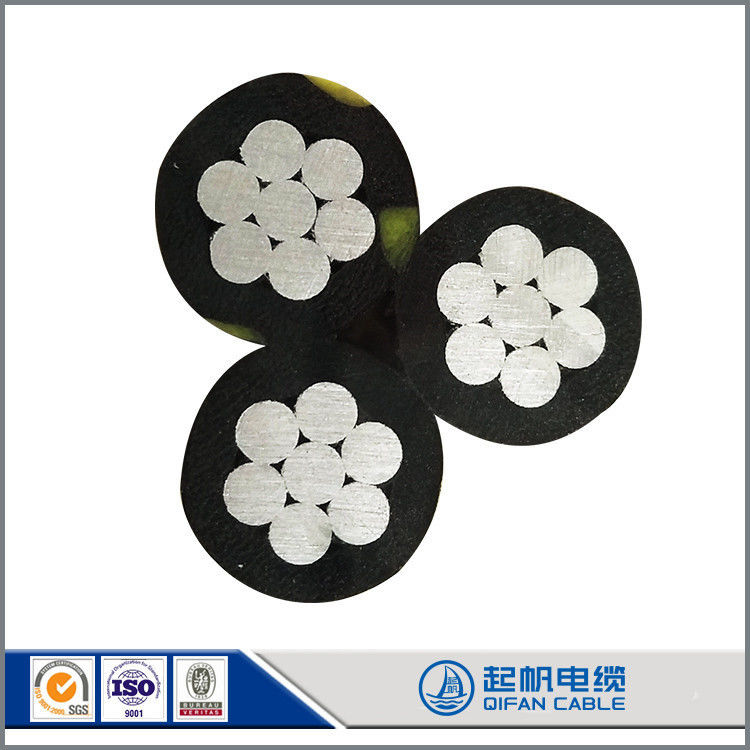

0.6/1kV niskiego napięcia kabli powietrznych ABC
Wprowadzenie
Kabel ABC wykorzystywany do nisko napięcia (1500 V) linii przesyłowej, linia fazowa jest przewodnikiem aluminiowym, izolowana PE lub XLPE, liczba linii fazowej będzie dwa lub trzy lub cztery,Neutralna linia to przewodnik aluminiowy., może być goły przewodnik lub z izolacją PE lub XLPE
Specyfikacje
Standard: Narodowa norma IEC i ASTM
Władowanie: 0,6/1KV, 11KV, 33KV
Budowa
Przewodnik fazowy: aluminiowe strumienie (AAC)
Neutralny przewodnik: aluminiowy ((AAC), stop aluminiowy ((AAAC), przewodnik aluminiowy stalowo wzmocniony ((ACSR)
Izolacja: XLPE lub PE
Aplikacja: Kable są przeznaczone do przewodów elektroenergetycznych i przewodów wejściowych do pomieszczeń o napięciu do 0,6/1KV włącznie.
Wykorzystywane do zastosowań w zakresie usług powietrznych, takich jak oświetlenie uliczne, oświetlenie zewnętrzne i tymczasowa obsługa w budownictwie, co zwiększa bezpieczeństwo i niezawodność elektrycznych sieci drutowych.
1 Rodzaj
Duplex Service Drop, Triplex Service Drop, Quadruplex Service Drop
Podwójne usługi wysyłki
Zastosowanie:Do dostarczania 120-woltowej usługi powietrznej do tymczasowej obsługi na placach budowy, oświetlenia zewnętrznego lub ulicznego.
b Wykonanie usługi Triplex Drop
Zastosowanie:Aby dostarczać energię z linii elektroenergetycznych do głowicy użytkownika.Do pracy przy 600 woltów lub mniej ((faza do fazy)) przy temperaturze przewodnika maksymalnie 75 dla izolacji PE lub maksymalnie 90 dla izolacji XLPE .
c Quadruplex Service Drop
Zastosowanie:Używane do zasilania trójfazowego, zwykle z transformatora zamontowanego na słupie do głowicy serwisowej urządzenia, gdzie jest podłączony do kabla wejściowego.Do stosowania przy napięciu 600 V lub mniejszym od fazy do fazy i w temperaturze przewodnika nieprzekraczającej 75 dla przewodników izolowanych PE lub 90 dla przewodników izolowanych XLPE.
2 Budowa
konstrukcja przewodnika fazowego:Przewodnik fazowy jest stopem aluminium 1350-H19 z twardym ciąganiem, zciszonym koncentrycznie położonym.
b Konstrukcja neutralnego przewodnika
Zestawy kablowe są dostępne z następującymi neutralnymi przewodnikami:
Pozostałe urządzenia i urządzenia, z tworzyw sztucznych lub sztucznych
Stop aluminium 1350-H19 twardo pociągnięty, koncentrycznie położony
Stop aluminiowy 6201-T81, koncentrycznie połączony
c Materiał izolacyjny
Standardowa izolacja przewodnika fazowego to czarny polietylen o niskiej gęstości (XLPE)
Alternatywnie na żądanie dostępna jest czarna izolacja liniowa z polietylenu o niskiej gęstości (LDPE) o temperaturze 75°C.
| Przewodnik fazowy |
| Nazwa powierzchni przekroju poprzecznego |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Liczba rdzeni |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Korzenie/średnica przewodnika fazowego |
|
7/135 |
7/17 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Przybliżona średnica sprężonego przewodnika |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Główna grubość izolacji |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Średnica rdzenia fazowego |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Max DC opór na 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Przybliżona masa rdzenia fazowego |
Kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Przewodnik posłańca |
| Nazwa powierzchni przekroju poprzecznego |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Liczba rdzeni |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Korzenie/średnica przewodnika fazowego |
|
7/135 |
7/17 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Przybliżona średnica rdzenia przekaźnika |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Max DC opór na 20oC |
Ω/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Przybliżona masa rdzenia przekaźnika |
Kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Obciążenie przełomowe |
KN: |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Całkowity kabel |
| Przybliżona średnica |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Przybliżona masa |
Kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Długość opakowania |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
- Nasza cecha.
- Importowane urządzenia z doświadczonym zespołem technicznym
Spółka posiada trzy zakłady i zatrudnia 3048 pracowników, z czego 206 inżynierów.Troster Niemcy i Maillefer Finlandia 500KV linii VCV, maszyna do wiązania strun z firmy Pourtier we Francji, SKET w Niemczech, Caballe w Hiszpanii, linia produkcyjna 220KV i 35KV oraz urządzenie do pomiaru ekscentryczności SIKORA X - RAY 8000 z Niemiec
- Kompletny system certyfikacji
Qifan Cable otrzymało certyfikat ISO 9001, ISO 14001, OHSAS 18001.
- Doskonały system produkcji
Produkty Qifan Cable obejmują kable prądowe LV, kable prądowe MV, kable prądowe HV&EHV, kable ABC, kable ACSR/AAC/AAAC/ACAR/OPGW, kable podwodne, kable sterujące, kable przyrządów, druty budowlane,elastyczny kable gumowe, kable przeciwpożarowe, kable odnawialne, kable słoneczne, kable przemysłowe, kable LAN, kable koaksjalne itp.
- Doskonały system obsługi sprzedaży
Qifan Cable może zaoferować usługę OEM / ODM, wiele produktów, wykwalifikowany zespół inżynierów sprzedaży eksportowej, rozsądną cenę, niezawodną jakość, przyjazną obsługę.
Główne produkty: kable zasilania o mocy poniżej 220 kV, kable z gumą, kable fotowoltaiczne, kable specjalne, kable sterujące, kable komputerowe, kable aluminiowe o stali,Kable przedgałęzieniowe, nisko napięte kable ekologiczne bez halogenów, kable kopalni węgla, izolacja fluoro-krzemowa, kable odporne na wysokie temperatury, kable osłonowe, kable do urządzeń elektrycznych statków,Kable kompozytowe fotoelektryczne, wysokiej wytrzymałości kable holowe, kable do systemów fotowoltaicznych, kable do pojazdów transportu kolejowego o napięciu nominalnym 3kv i poniżej, kable sieci lokalnej, kable inwerterów,Kable radiowe., kable do elektrowni jądrowych, kable do maszyn portowych, kable izolowane minerałami, kable podwodne i ponad 100 rodzajów
Częste pytania
Q1: Kiedy mogę dostać cenę?
Zazwyczaj cytujemy w ciągu 12 godzin po otrzymaniu zapytania. Jeśli bardzo pilnie chcesz uzyskać cenę, zadzwoń do nas lub podaj nam wiadomość e-mail, abyśmy mogli traktować twoje zapytanie jako priorytet.
Q2: Jak mogę dostać próbkę, aby sprawdzić jakość?
Po potwierdzeniu ceny, można zażądać próbki, aby sprawdzić naszą jakość.
P3: Jak długo mogę oczekiwać uzyskania próbki?
Po zapłaceniu opłaty za przewóz i wysłaniu nam potwierdzonych plików próbki będą gotowe do dostawy w ciągu 3-7 dni.
Próbki zostaną wysłane do Ciebie za pośrednictwem ekspresowego i przybyć w 3 ~ 5 dni.
P4: Co z czasem realizacji produkcji masowej?
Szczerze mówiąc, to zależy od ilości zamówienia i sezonu, w którym złożysz zamówienie.Proponujemy, aby rozpocząć zapytanie dwa miesiące przed datą, w której chcesz otrzymać produkty w swoim kraju.
Kabel powietrzny (ang. overhead Aerial Bundled Cable, ABC Cable) to rodzaj kabla dystrybucyjnego przeznaczonego do instalacji powietrznych.Jest powszechnie stosowany w sieciach dystrybucji energii elektrycznej do dostarczania energii elektrycznej do mieszkań.Oto niektóre kluczowe cechy i cechy ABC Cable:
Konfiguracja: Kabel ABC składa się z wielu izolowanych przewodników połączonych razem z neutralnym drutem przesyłającym. Przewodniki są zwykle wykonane z aluminium lub miedzi,podczas gdy drut posłańcy jest zwykle wykonany ze stali lub stopów aluminiumKonfiguracja zestawu zapewnia wytrzymałość mechaniczną, zmniejsza ryzyko kontaktu z żywymi przewodnikami i upraszcza instalację.
Izolacja: Przewodniki w kablu ABC są izolowane w celu zapewnienia izolacji elektrycznej i ochrony przed czynnikami zewnętrznymi.Izolacja jest zazwyczaj wykonana z materiałów takich jak polietylen połączony krzyżowo (XLPE) lub polietylen o wysokiej gęstości (HDPE)Materiały te mają doskonałe właściwości elektryczne, trwałość i odporność na wilgoć, promieniowanie UV i trudne warunki pogodowe.
Narysowanie napięcia: Kabel ABC jest dostępny w różnych poziomach napięcia, aby dostosować się do różnych zastosowań.w zależności od specyficznych wymogów systemu dystrybucji energii elektrycznej.
Zalety: Kabel ABC oferuje kilka zalet w porównaniu z tradycyjnymi systemami gołych przewodników, w tym zmniejszone straty elektryczne, zwiększone bezpieczeństwo ze względu na izolację, mniejsze wymagania konserwacyjne,i zwiększona niezawodność w trudnych warunkach środowiskowych.
Instalacja: Kabel ABC jest zazwyczaj instalowany na konstrukcjach wsparcia powietrznego, takich jak słupy lub wieże.ponieważ można jednocześnie zainstalować wiele przewodnikówPonadto neutralny przewód przekaźnik zapewnia mechaniczne wsparcie i zmniejsza obniżenie przewodników.
Aplikacja: Kabel ABC jest powszechnie stosowany do dystrybucji energii w obszarach mieszkalnych, na obszarach wiejskich i w miejscach, w których preferowana jest instalacja powietrzna.Nadaje się do dystrybucji energii zarówno na krótkie jak i długie odległości, oferując opłacalne rozwiązania dla sieci elektrycznych.
