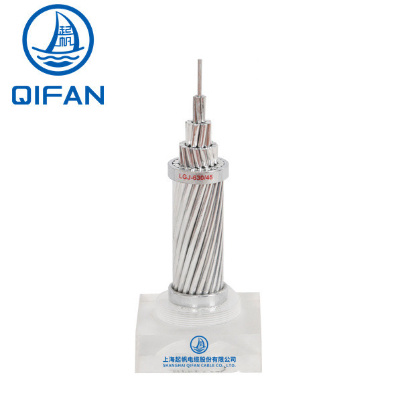

Qifan Aluminium Conductor Steel Wzmocniony bęben i bęben Stranded 1/0 2/0 4/0 Bare AAC 1350-H19

Name: Qifan Aluminium Conductor Steel Wzmocniony bęben i bęben Stranded 1/0 2/0 4/0 Bare AAC 1350-H19
Brand: Qifan
SKU: AAC Daisy
Price: 3 USD
Availability: InStock
Rating: 4.7 (121 reviews)

Szczegóły Produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Qifan

Orzecznictwo: ISO9001, CCC, RoHS

Numer modelu: AAC Daisy

Warunki płatności i wysyłki

Minimalne zamówienie: 100m

Cena: usd3-8/meter

Szczegóły pakowania: drewniane bębny Szczegóły opakowania Opakowanie wewnętrzne: szpula drewniana, szpula plastikowa i sz

Czas dostawy: 30-45 dni

Zasady płatności: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Możliwość Supply: 50000K metrów/miesiąc

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Atrakcja:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Ocieplenie ze stali aluminiowej z przewodnikiem o średnicy 1 mm, Włókna o masie nieprzekraczającej 2 mm, 4 mm przewodnik AAC


Model nr.:	AAC Daisy	Kształt materiału:	Drut okrągły
Zakres aplikacji:	Linia zasilania przesyłowego	Marka:	QIFAN
Gwarancja:	10 lat	QC:	200
Kolor:	Srebro	Pakiet transportowy:	Rolka i bęben
Specyfikacja:	1/0 2/0 4/0	Znak towarowy:	QIFAN
Pochodzenie:	Chiny	Kod HS:	761490000
Możliwość Supply:	50 ton dziennie	Rodzaj:	odsłonić
Typ przewodnika:	na mieliźnie	Zastosowanie:	Nad głową
Materiał przewodnika:	Aluminium	Materiał osłony:	odsłonić
Materiał izolacyjny:	odsłonić

Model nr.:	AAC Daisy
Kształt materiału:	Drut okrągły
Zakres aplikacji:	Linia zasilania przesyłowego
Marka:	QIFAN
Gwarancja:	10 lat
QC:	200
Kolor:	Srebro
Pakiet transportowy:	Rolka i bęben
Specyfikacja:	1/0 2/0 4/0
Znak towarowy:	QIFAN
Pochodzenie:	Chiny
Kod HS:	761490000
Możliwość Supply:	50 ton dziennie
Rodzaj:	odsłonić
Typ przewodnika:	na mieliźnie
Zastosowanie:	Nad głową
Materiał przewodnika:	Aluminium
Materiał osłony:	odsłonić
Materiał izolacyjny:	odsłonić

Qifan Aluminium Conductor Steel Wzmocniony bęben i bęben Stranded 1/0 2/0 4/0 Bare AAC 1350-H19

Opis produktu

Węzeł i bęben Stranded Qifan 1/0 2/0 4/0 Bare AAC 1350-H19

Przekaz Korzystanie z kablu aluminiowego przewodnik AAC do użytku na pokładzie

Reel and Drum Stranded Qifan 1/0 2/0 4/0 Bare AAC 1350-H19

1.Wyznaczenia:
a. Wysoka wytrzymałość na rozciąganie
b.Długa żywotność
c.Lekkie
d.Przystosowane do linii wysokiego i dodatkowo wysokiego napięcia

2Krótki opis:
Przewodnik AAC składa się z rdzenia stali stałej lub strunkowej otoczonej niciami aluminium (E.C. GRADE).AAC CONDUCTOR jest dostępny w szerokiej gamie stali, od 6% do 40%.W przypadku większej wytrzymałości przewodników AAC stosowane są do przejść rzek, przewodów naziemnych, instalacji wymagających dodatkowo dużych przedziałów itp.WYWODNIKY AAC mogą być wytwarzane w celu uzyskania szerokiego zakresu wytrzymałości na rozciąganie zgodnie z wymaganiamiGłówną zaletą tych przewodów są wysoka wytrzymałość na rozciąganie i lekka waga przy dłuższych przedziałach i mniejszym wsparciu.Ze względu na większą średnicę przewodników AAC można uzyskać znacznie wyższą granicę korony, co powoduje duże zalety na wysokich, a także dodatkowo wysokich napędach linii powietrznych.

3.Wykorzystanie:
AAC CONDUTOR oferuje optymalną wytrzymałość do projektowania linii.Zmienne rozwijanie rdzenia stalowego umożliwia osiągnięcie pożądanej wytrzymałości bez zaniedbywania wytrzymałościPrzewodniki AAC są szeroko stosowane do drutów naziemnych, przejazdów rzek itp. Przewodniki AAC są dostępne w różnych wersjach, aby spełnić wymagania klientów.

4. AAC wszystkie przewodniki aluminiowe.

Norma IEC

Numer kodu	Obszar	Liczba przewodów	Średnica		Masa liniowa	Siła nominalna	Max.D.C.Wierność w temperaturze 20oC
Numer kodu	mm2		Włókna	Kondycja.	kg/km	kN	Ω/km
10	10	7	1.35	4.05	27.4	1.95	2.8633
16	16	7	1.71	5.12	43.8	3.04	1.7896
25	25	7	2.13	6.4	68.4	4.5	1.1453
40	40	7	2.7	8.09	109.4	6.8	0.7158
63	63	7	3.39	10.2	172.3	10.39	0.4545
100	100	19	2.59	12.9	274.8	17	0.2877
125	125	19	2.89	14.5	343.6	21.25	0.2302
160	160	19	3.27	16.4	439.8	26.4	0.1798
200	200	19	3.66	18.3	549.7	32	0.1439
250	250	19	4.09	20.5	687.1	40	0.1151
315	315	37	3.29	23	867.9	51.97	0.0916
400	400	37	3.71	26	1102	64	0.0721
450	450	37	3.94	27.5	1239.8	72	0.0641
500	500	37	4.15	29	1377.6	80	0.0577
560	560	37	4.39	30.7	1542.9	89.6	0.0515
630	630	61	3.63	32.6	1738.3	100.8	0.0458
710	710	61	3.85	34.6	1959.1	113.6	0.0407
800	800	61	4.09	36.8	2207.4	128	0.0361
900	900	61	4.33	39	2483.3	144	0.0321
1000	1000	61	4.57	41.1	2759.2	160	0.0289
1120	1120	91	3.96	43.5	3093.5	179.2	0.0258
1250	1250	91	4.18	46	3452.6	200	0.0231
1400	1400	91	4.43	48.7	3866.9	224	0.0207
1500	1500	91	4.58	50.4	4143.1	240	0.0193

BS 215

Nazwa kodu	Nazwa	Liczba	Krzyż...	Ogólnie	Waga	Obliczone obciążenie przełomowe	Max.D.C. Odporność w temperaturze 20oC


	(mm2)	(mm)	(mm2)	(mm)	(kg/km)	DaN	Ω/km
Midge	22	7/2.06	23.33	6.18	64	399	1.227
Aphis	25	3/3.35	26.44	7.22	74	411	1.081
Młosienie	25	7/2.21	26.85	6.63	73	459	1.066
Ślimak	30	3/3.66	31.56	7.89	86	486	0.9082
Komar	35	7/2.59	36.88	7.77	101	603	0.7762
Ptaszynka	40	7/2.79	42.8	8.37	117	687	0.6689
Mrowy	50	7/3.10	52.83	9.3	145	828	0.5419
Latać.	60	7/3.40	63.55	10.2	174	990	0.4505
Niebieska butelka	70	7/3.66	73.65	10.98	202	1134	0.3881
Uchowy	75	7/3.78	78.55	11.34	215	1194	0.3644
Szarańcza	80	7/3.91	84.05	11.73	230	1278	0.3406
Clegg	90	7/4.17	95.6	12.51	262	1453	0.2994
Waspa	100	7/4.39	106	13.17	290	1600	0.2702
Szczur	100	19/2.67	106.4	13.35	293	1742	0.2704
Pszczoła	125	7/4.90	132	14.7	361	1944	0.2169
Świersz	150	7/5.36	157.9	16.08	432	2385	0.1818
Szczur	150	19/3.25	157.6	16.25	434	2570	0.1825
Gąsienicę	175	19/3.53	185.9	17.65	511	2863	0.1547
Chafer	200	19/3.78	213.2	18.9	587	3240	0.1349
Pająk	225	19/3.99	237.6	19.95	654	3601	0.1211
Karaluch	250	19/4.22	265.7	21.1	731	4040	0.1083
Motyl	300	19/4.65	322.7	23.25	888	4875	0.08916
Młyn	350	19/5.00	373.1	25	1027	5637	0.07711
Drona	350	37/3.58	372.4	25.06	1027	5745	0.07741
Szarańcza	400	19/5.36	428.7	26.8	1180	6473	0.0671
Węgorze	400	37/3.78	415.2	26.46	1145	6310	0.06944
Maybug	450	37/4.09	486.1	28.63	1340	7401	0.05931
Skorpion	500	37/4.27	529.8	29.89	1461	7998	0.05441
Cykada	600	37/4.65	628.3	32.55	1732	9495	0.04588
Tarantula	750	37/5.23	794.9	36.61	2192	12010	0.03627

ASTM B231

Nazwa kodu	Łączna powierzchnia		Stranding i średnica drutu mm	Masa liniowa kg/km	Ogólnie Średnica mm	Nazwa Złamanie ładunku DaN	Max. stolica. Odporność w temperaturze 20oC ≤Ω/k
Nazwa kodu	AWG lub MCM	mm2	Stranding i średnica drutu mm	Masa liniowa kg/km	Ogólnie Średnica mm	Nazwa Złamanie ładunku DaN	Max. stolica. Odporność w temperaturze 20oC ≤Ω/k
Brzoskwiniowy	6	13.29	7/1554	37	4.67	249	2.1692
Róża	4	21.16	7/1961	58	5.89	396	1.3624
Iris	2	33.61	7/2.474	93	7.42	597	0.8577
Pansy	1	42.39	7/2.776	117	8.33	732	0.6801
Po ppy	1/0	53.48	7/3.119	147	9.36	873	0.5390
Aster	2/0	67.42	7/3.503	186	10.51	1100	0.4276
Phlox	3/0	85.03	7/3.932	234	11.80	1347	0.3390
Okslip	4/0	107.23	7/4.417	296	13.26	1698	0.2688
Waleriana	250	126.71	19/2.931	349	14.57	2062	0.2275
Włosy	250	126.71	7/4.80	349	14.4	2007	0.2275
Laurel	266.8	135.16	19/3.01	373	15.05	2200	0.2133
Daisy.	266.8	135.16	7/4.96	373	14.9	2141	0.2133
Pionia	300	152.0	19/3.193	419	15.97	2403	0.1896
Tulipany	336.4	170.45	19/3.381	470	16.91	2695	0.1691
Narcyz	350	177.35	19/3.447	489	17.24	2804	0.1625
Canna	397.5	201.42	19/3.673	555	18.36	3184	0.1431
Goldentuft	450	228	19/3.909	629	19.55	3499	0.1264
Strzykawka	477	241.68	37/2.882	666	20.19	3849	0.1193
Kosmos	477	241.68	19/4.023	666	20.12	3708	0.1193
Hyacynth	500	253.35	37/2.951	698	20.65	4035	0.1138
Zinnia	500	253.35	19/4.12	698	20.6	3888	0.1138
Dahlia	556.5	282	19/4.346	777	21.73	4327	0.1022
Mistrz	556.5	282	37/3.114	777	21.79	4362	0.1022
Meadowsweet	600	304	37/3.233	838	22.63	4703	0.0948
Orchid	636	322.25	37/3.33	888	23.31	4985	0.0894
Heuchera	650	329.35	37/3.366	908	23.56	5095	0.0875
Flaga	700	354.71	61/2.72	978	24.48	5146	0.0813

DIN 48201

Numer kodu	Obszar obliczony	Prężnica i przewód	Średnica całkowita	Masa liniowa	Obliczone obciążenie przełomowe	Maksymalna odporność prądu stałego w temperaturze 20oC
mm2	mm2	mm	mm	kg/km	DaN	Ω,km
16	15.89	7/170	5.1	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2 50	7.5	94	585	0.8332
50	49.48	7/3.00	9	135	810	0.5786
50	48.36	19/1.80	9	133	860	0.595
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117	19/2.50	14	322	1910	0.2459
150	147.1	37/2.25	15.2	406	2570	0.196
185	181.6	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.0965
400	400.14	61/2.89	26	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.2	91/2.96	32.6	1733	9690	0.04625
500	802.1	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

Możemy dostarczać ten przewodnik zgodnie z różnymi uznanymi normami, takimi jak IEC61089, BS215, BS EN 50182: 2001, STM B231, CSA C49, DIN480201, JIS C3109,specyfikacja specjalna klienta również może być spełnione.

Qifan Aluminium Conductor Steel Wzmocniony bęben i bęben Stranded 1/0 2/0 4/0 Bare AAC 1350-H19 1 "Role and Drum Stranded 1/0 2/0 4/0 Bare AAC 1350-H19" odnosi się do rodzaju gołego przewodnika powietrznego wykorzystywanego do przesyłu i dystrybucji energii elektrycznej.
Wlewy i bębny zablokowane: oznacza to, że przewodniki są zablokowane i dostarczane na bębnach lub bębnach dla wygodnej obsługi i instalacji.Stranding polega na skręcaniu kilku pojedynczych nici aluminiowych razem, tworząc większy przewodnik.

1/0, 2/0, 4/0: Liczby te reprezentują rozmiary przewodników lub powierzchnie przekroju poprzecznego.Rozmiary są zazwyczaj określane w amerykańskim przedziale drutu (AWG) lub okrągłych miłach.

Bare AAC: AAC oznacza "All Aluminum Conductor". Oznacza to, że przewodnik jest wykonany całkowicie z aluminium bez dodatkowych powłok metalowych.Gołe przewodniki są powszechnie stosowane w przewodach powietrznych, gdzie izolacja nie jest wymagana.

1350-H19: 1350-H19 odnosi się do specyficznego stopu i temperamentu aluminium użytego w przewodniku.składa się głównie z aluminium z niewielkimi ilościami innych pierwiastkówH19 oznacza charakter lub twardość aluminium, wskazując, że został poddany określonemu procesowi obróbki cieplnej w celu osiągnięcia pożądanych właściwości mechanicznych.
