Produkty z przewodników HTLS --- Przewodnik STACIR/AW to nowy rodzaj przewodnika powietrznego
Przewodnik STACIR/AW jest nowym rodzajemprzewodnik powietrznyWykorzystanie drutu trapezoidalnego zwiększa powierzchnię przekroju poprzecznego przewodnika, tak że przewodnik ma efekt zwiększenia przewodności.

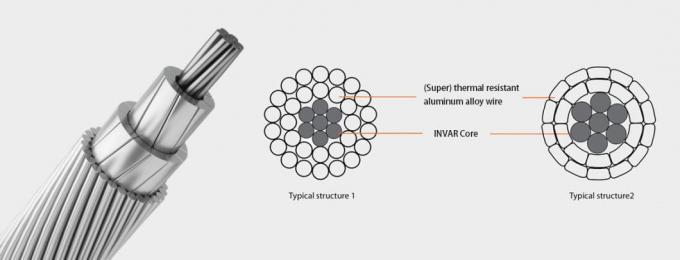

W tej samej wielkości przewodniki STACIR/AW mają lepszą przepustowość prądu niż tradycyjne przewodniki.Przewodnik INVAR składa się z aluminiowego rdzenia INVAR i termalnie odpornych drutów ze stopu aluminiumTen przewodnik nadaje się do starej linii.
Może utrzymać tę samą osłonę, zwiększając jednocześnie pojemność.
Głównym aspektem tego typu przewodników jest możliwość przesuwania się między warstwą zewnętrzną a rdzeniem.warstwa zewnętrzna może pozostać na rdzeniu stalowym.
Zewnętrzna warstwa przewodząca jest wykonana z super odpornego na ciepło stop Al-Zr, a temperatura robocza może osiągnąć 210 °C.
Główne cechy tej serii produktów to:
Rdzeń INVAR i warstwa zewnętrzna niezależnie mają punkty kolanowe w temperaturze instalacyjnej
Ograniczenie opadania wraz ze wzrostem temperatury
Współczynnik rozszerzenia cieplnego powyżej kolana w stosunku do rdzenia INVAR utrzymuje wytrzymałość mechaniczną przewodnika, a ciągła temperatura pracy wynosi do 210 ° C
Technika ta wymaga wykwalifikowanego eksperta w zakresie instalacji.
Jest odpowiedni do wymiany ACSR na płaskich terenach lub z niewielkimi różnicami poziomów.
| ACSR |
Przewodniki aluminiowe ze stali wzmocnionej |
| AAC |
Wszystkie przewodniki aluminiowe |
| AAAC |
Przewodnik z stopów aluminium |
| Własności |
STACIR (ACSR MOOSE EQUIVALENT) |
STACIR (EKWALENT ACSR ZEBRA) |
STACIR (ACSR PANTHER EQUIVALENT) |
| Typowe czynniki |
30,53 mm |
0.1390 w |
30,18 mm |
0.1252 w |
30,00 mm |
0.1181 w |
| Specyfikacje odniesienia |
IEC 62004 |
IEC 62004 |
IEC 62004 |
| Całkowita powierzchnia przekroju poprzecznego |
5970,00 mm2 |
0.9254 in2 |
4840,50 mm2 |
0.751 in2 |
2610,50 mm2 |
0.4054 in2 |
| Włókna przewodzące |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Drut rdzeniowy |
Invar pokryty aluminium |
Invar pokryty aluminium |
Invar pokryty aluminium |
| Średnica przewodnika |
31.77mm |
1.2508 w |
280,62 mm |
1.1268 w |
210,00 mm |
0.8268 w |
| Waga |
1993 kg/km |
1339.2 lbs/mile |
1582 kg/km |
10630,1 lb/milę |
939 kg/km |
631 funtów/milę |
| Ostateczna wytrzymałość na rozciąganie |
14641 kg |
322770,84 funtów. |
11968 kg |
26384.89 funtów |
8436 kg |
18598.17 funtów |
| Opór prądu stałego w temperaturze 20°C |
00,06 Ω/km |
00,09Ω / milę |
00,07Ω/km |
0.11Ω / milę |
00,13 Ω/km |
00,21Ω/milę |
| Maksymalna temperatura pracy |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| Pojemność prądu przy maksymalnej temperaturze pracy |
1871 Amperów |
1626 Ampere |
1040 Ampere |
Możemy również zaoferować pełną gamę innych przewodników powietrznych, jeśli masz jakiekolwiek potrzeby, po prostu skontaktuj się z naszym zespołem sprzedaży!
Shanghai Qifan Cable Co., Ltd. założona w 1994 roku, specjalizuje się w badaniach i rozwoju oraz produkcji przewodów i kabli elektrycznych od ponad 20 lat i posiada zaawansowane urządzenia produkcyjne i testowe.
Qifan Cable ma zdolność do produkcji wielu rodzajów kabli, takich jak kabły wysokiego napięcia, kabły średniego napięcia, kabły niskiego napięcia, kabły sterujące, kabły instrumentalne, przewody budowlane,Kable gumowe itp.Qifan Cable sprzedał swoje produkty do ponad 30 krajów i regionów w Azji, Europie, Oceanii, Ameryce i Afryce.energia elektryczna, metalurgia, petrochemika, koleje, transport, komunikacja, budownictwo, zabudowa miast, infrastruktury itp.
Od momentu powstania firma Qifan Cable przestrzegała zasady jakości. W 2006 roku przejęła wiodącą rolę w uzyskaniu certyfikatu systemu jakości ISO 9001: 2000 i ISO 14001:2004 certyfikacja systemu zarządzania środowiskowego.
Qifan Cable-Wykonaj pionierskie wysiłki i idź naprzód!
Przewodnik ze stopu supertermicznego: przewodnik jest wykonany z materiału ze stopu supertermicznego.umożliwiające efektywne rozpraszanie ciepła podczas przesyłu energii.
Wzmocnione Invarem: Przewodnik jest wzmocniony Invarem, stopieniem niklu i żelaza znanym ze swojego niskiego współczynnika rozszerzania cieplnego.Invar pomaga zminimalizować obniżenie lub wydłużenie przewodnika z powodu zmian temperatury, zapewniając stabilność i niezawodność linii przesyłowej energii.
